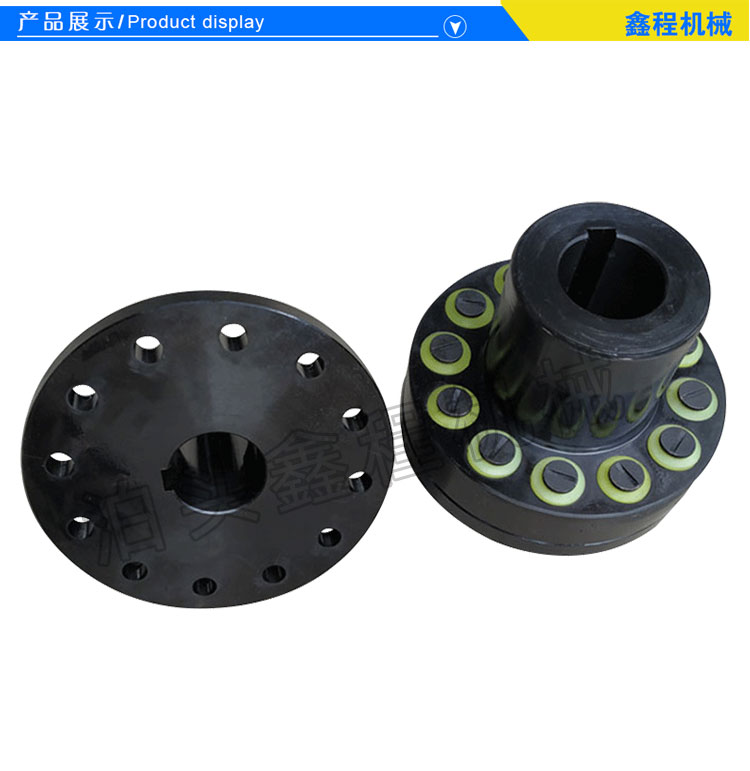

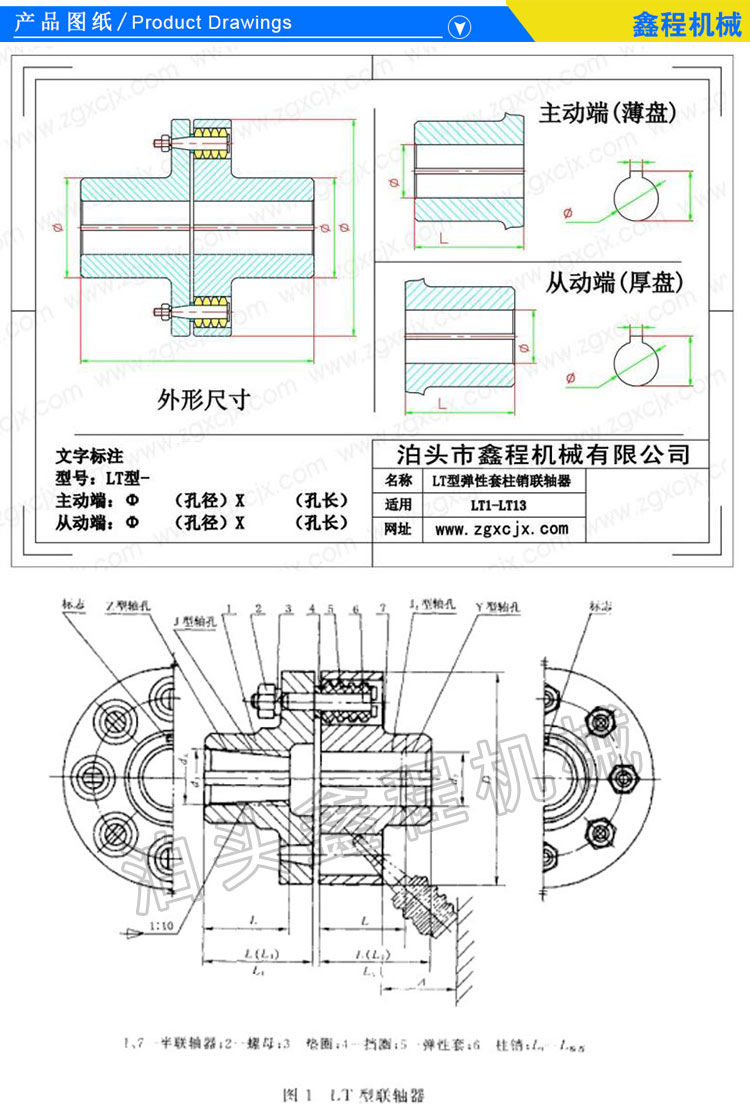

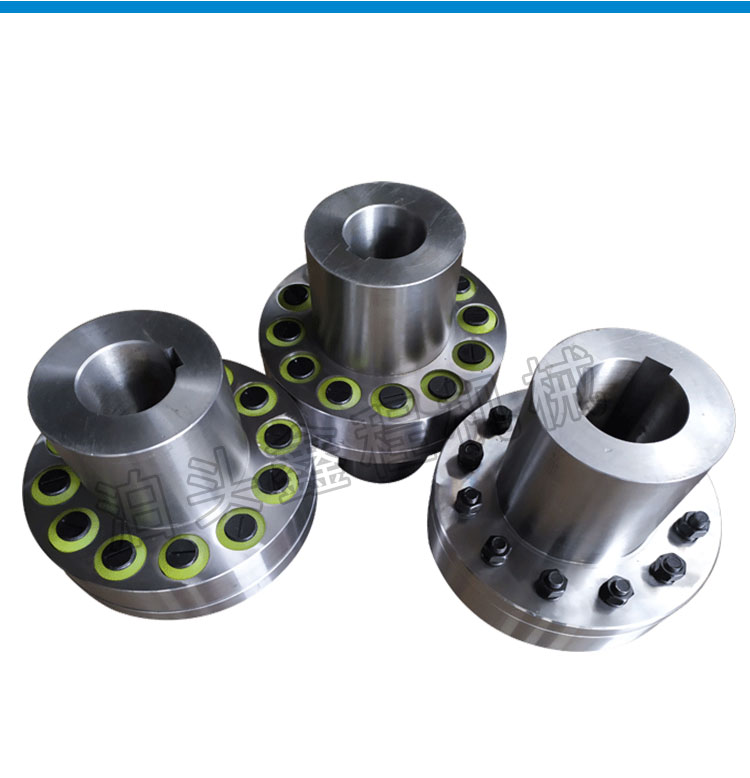

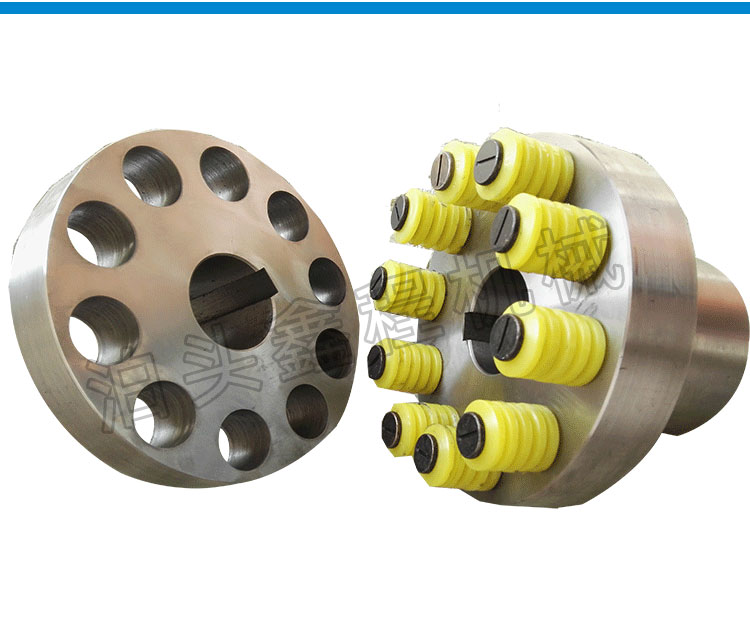

LT(原TL型)弹性套柱销联轴器是利用一端套有弹性套(橡胶材料)的柱销,装在两半联轴器凸缘孔中,以实现两半联轴器的联接。结构比较简单,制造容易,不用润滑,不需要与金属硫化粘结,更换弹性套方便,不用移动半联轴器,具有相应补偿两轴相对偏移和减振缓冲性能。弹性套工作是受压缩变形,由于弹性套的厚度较薄,体积小,弹性变形有限,所以,弹性套柱销联轴器虽可补偿轴线位移和弹性,但轴线位移许用补偿量较少,弹性较弱。

弹性圈柱销联轴器属于有弹性元件的挠性联轴器。因其结构简单,制造容易,不用润滑,弹性圈更换方便,靠弹性元件的变形补偿轴的相对位移,因此具有确定的补偿两轴线相对偏移和减振、缓冲性能,故适用于

经常反转,启动频繁,转速较高或有冲击的场合。

是传递扭矩的一种方式,其主要工作状况的好坏对转动设备的运行是至关重要的,但在检修中往往对其重视不够,常常造成不需要的返修。弹性圈柱销联轴器在传动扭矩时,在各种外在和内在应力作用、以

及不正确的运行操作和检修操作下易出现各种损坏,其中比较容易忽视的有以下几类:

1制造缺 陷

(l)弹性圈内外径不一,或者新旧弹性圈内外径不一,导致弹性圈在销孔内吃力不均、松紧不一,设备运行时传递扭矩不均匀引起设备振动。

(2)弹性圈制造时外径偏大,与销孔配合过紧,装配时往往被强行敲打进人销孔。如此,弹性圈不仅对传动轴的轴向微量偏移起不到补偿作用,反而破坏轴系的对中性,引起设备振动。


2设备运行产生的缺 陷

(l)柱销定位锥面或锥孔磨损剥蚀严重,使柱销定位不准,柱销偏斜,整周柱销着力不均,引起设备振动。

(2)弹性圈磨损严敢,特别是偏磨严重,如再次装复使用则容易受力不均、产生振动。

(3)设备过载运行使柱销产生弯曲,回装后由于柱销偏斜,导致联轴器圆周受力不均,引起设备振动。

3检修过程产生的缺 陷

(l)由于检修拆装工艺不当(比如不正常的大力敲打)使柱销产生弯曲,回装后由于柱销偏斜,导致联轴器圆周受力不均,引起设备振动。

(2)各弹性圈柱销组装后重量偏差过大,破坏轴系动平衡引起设备振动。

(3)柱销螺栓紧固力量过大或不均,对弹性圈挤压过甚,引起柱销歪斜(也可能锥孔或柱销存在加工误差),使弹性圈挤压变形、受力不均,引起设备振动。

(4)其他损坏形式:诸如联轴器凸缘敲打致裂、变形等,联轴器内孔与轴颈配合间隙过大或过小等,这些缺 陷比较常见和明显,容易发现处理。


联轴器属于机械通用零部件范畴,用来连接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴联接。一般动力机大都借助于联轴器与工作机相联接,是机械产品轴系传动常用的连接部件。
