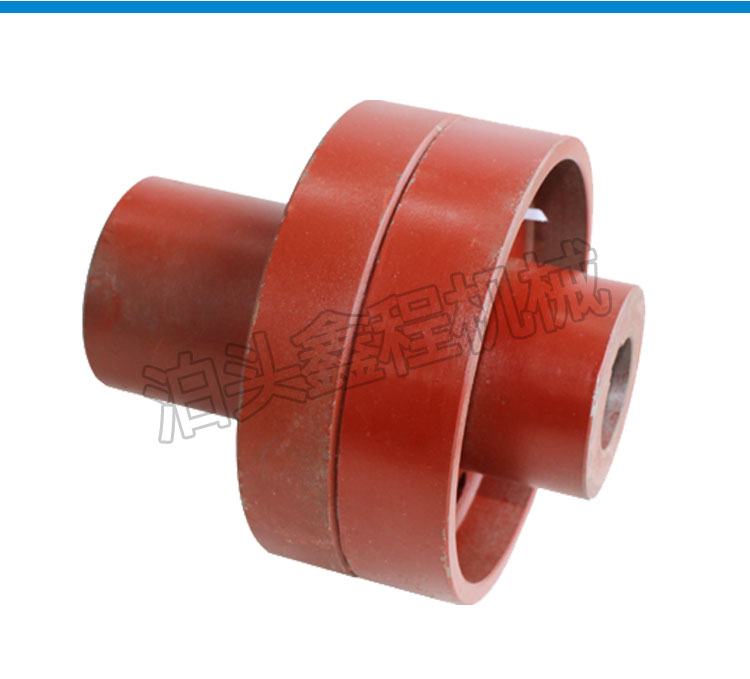

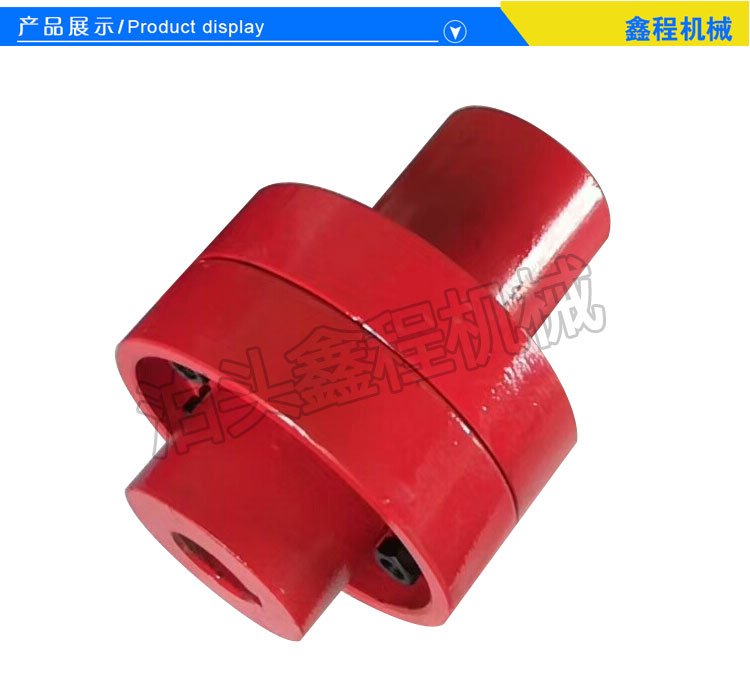

铸铁弹性套柱销联轴器的特点:

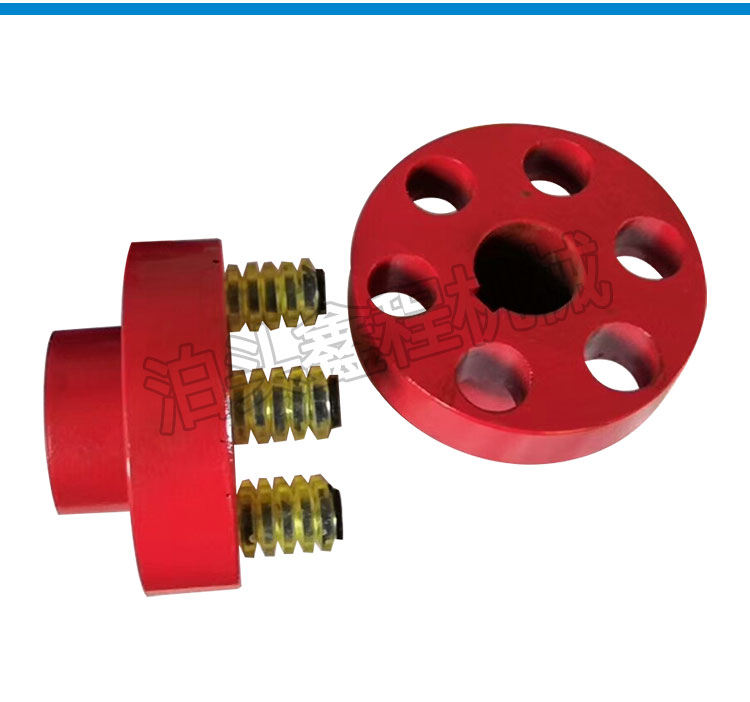

①弹性套柱销联轴器的柱销上套有橡胶圈,具有弹性和补偿轴线位移的能力,但相对角位移较大时,易磨损;

②结构简单,安装方便,更换容易,尺寸小,质量轻,传动转矩大,广泛应用于各种旋转泵中;

③许用相对径向位移0.14-0.2mm;许用相对角位移0度40分;

④两轴轴线相对位移产生的附加径向载荷为(0.1-0.3)P;

⑤水泵行业的标准为Bll01,其较大许用转矩为8316N·m,较大轴径为200mm。

在标准件里联轴器也算其中的一种产品配件,可分为百种型号,在一种型号里又会有优良小小长长短短尺寸的标准,在加上不同的用户对于自己的工况要求也会改变传动件的尺寸变化,这样一来就会产生了型号统一尺寸不统一的实际尺寸来!所有厂家就做不到上千种规格尺寸都有现货的程度,因此很难做到急买即卖。我公司尽量做到效果工期短,预先备好备件,尺寸订下来简单加工即发货。

1、材料是否合格

检验零件时,首先对照图纸的标题栏、工艺文件,检查零件所用的材料的规格、牌号,板材要检查纹向、状态等。合格后再进行尺寸检查。

2、检查联轴器的具体参数

例如:对照主视图和其他视图检查联轴器的几何形状是否合格;检查各要素的位置是否正确,如孔、槽、等;检查表面粗糙度、表面质量,如划伤、磕碰、变形、裂纹等

3、检查联轴器尺寸精度

检查联轴器尺寸精度时,确定对照图纸、工艺、技术条件进行。一般先检查定形尺寸,当检查形状复杂、尺寸繁多的零件时,检查前应先画一个表格,先把定形尺寸列入表内,再把定位尺寸列入表内,然后按表的顺序测量,并将测量结果写入实测尺寸一栏内,这样既不会遗漏尺寸,又能保护检查质量。

4、检查联轴器的测量形位误差

测量形位误差时,要注意测量基准,对于纸上未标注形位公差的要素,视需要检验人员按照国标或企标准自行查找公差值,并进行测量。
