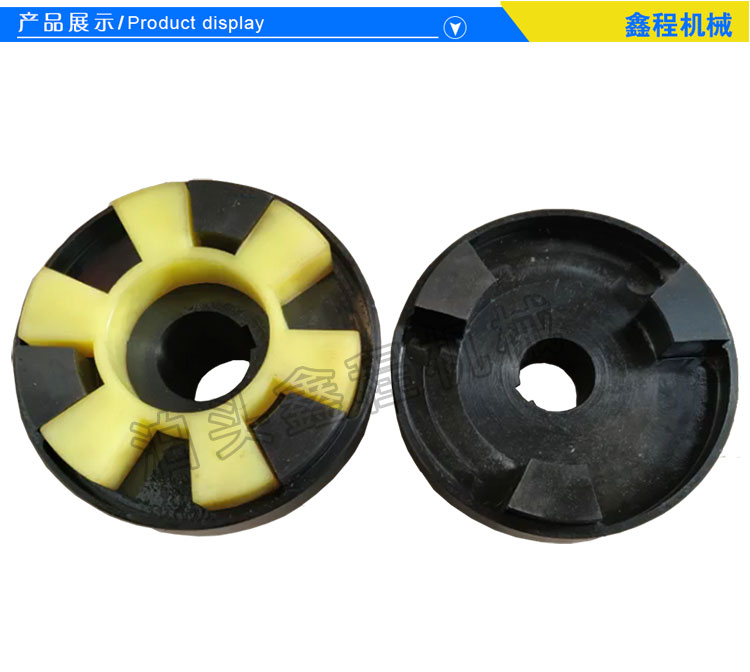

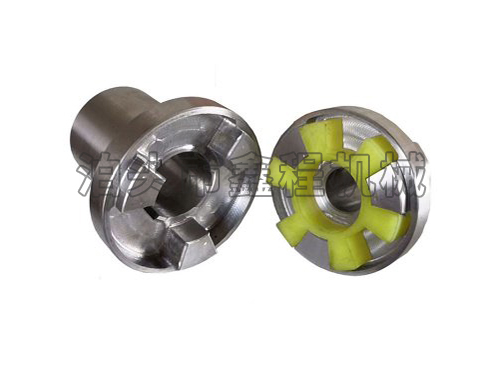

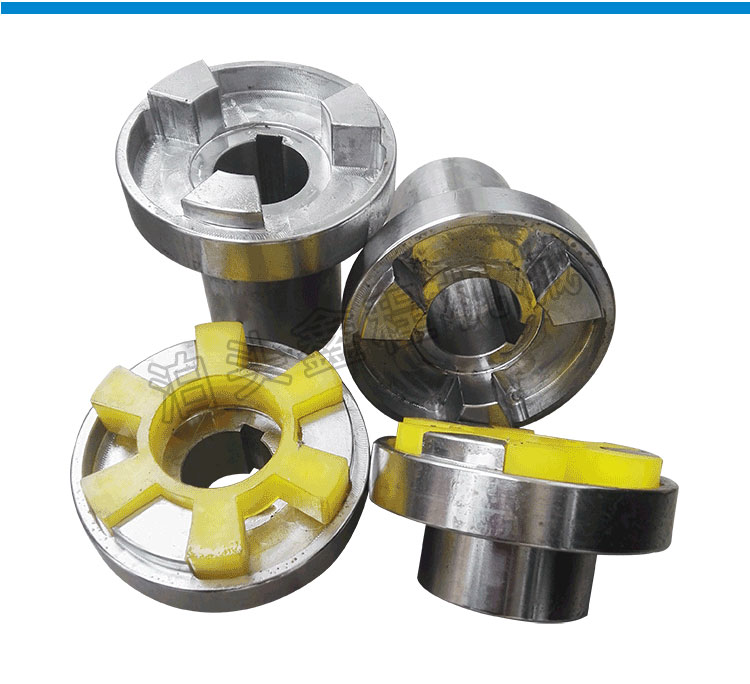

梅花联轴器是一种应用很普遍的联轴器,也叫爪式联轴器,是由两个金属爪盘和一个弹性体组成。

两个金属爪盘一般是45号钢,但是在要求载荷灵敏的情况下也有用铝合金的。 弹性体一般都是由工程塑料或橡胶组成。联轴器的寿命也就是弹性体的寿命。由于弹性体是受压而不易受拉。一般弹性体的寿命为10年.由于弹性体具有缓冲,减振的作用,所以在有强烈振动的场合下使用较多。弹性体的性能优良温度,决定了联轴器的使用温度,一般为-35至+80度。

爪式联轴器的安装:

 1.将安装轴表面的灰尘污浊擦拭干净,同行抹一层薄薄的机油或者润滑剂。

 2.将联轴器内孔清洁干净,抹机油或者润滑剂。

 3.将联轴器插入安装轴;如孔径偏紧,注意避免用铁锤或硬金属击打安装。

 4.定位完成后,先按对角线方向,用扭力扳手(规定的拧紧力矩1/4)轻轻地拧紧螺丝。

 5.加大力度(规定拧紧力矩的1/2)重复完成第4步动作。

 6.按规定的拧紧力矩进行拧紧力矩进行拧紧固定。

 7.按圆周方向依次拧紧固定螺丝。 8.拆卸时,请在装置全部停止的状态下进行;依次松开锁紧螺丝。
