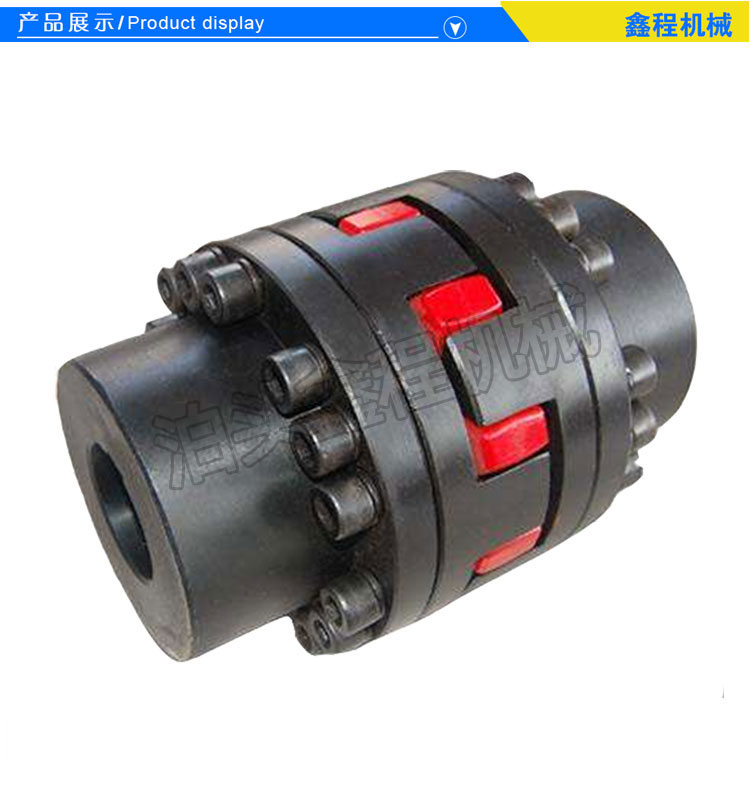

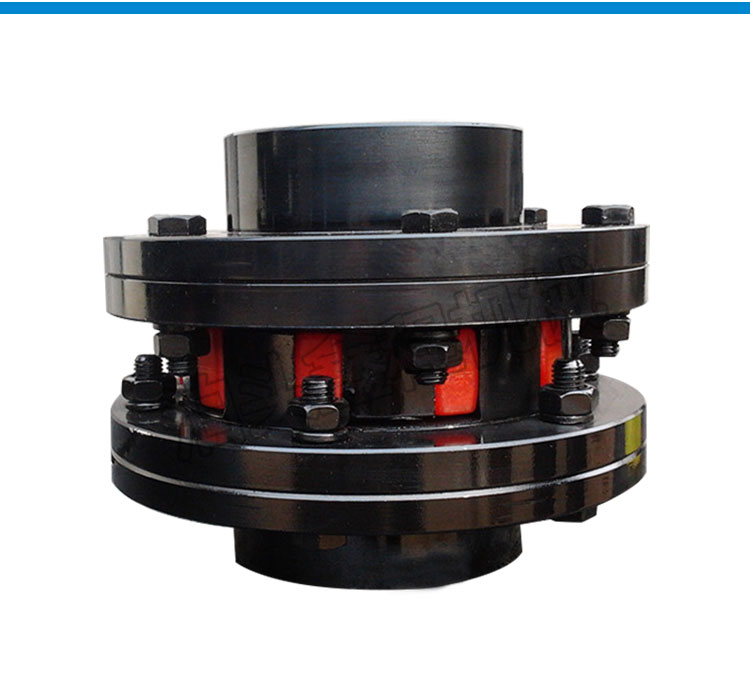

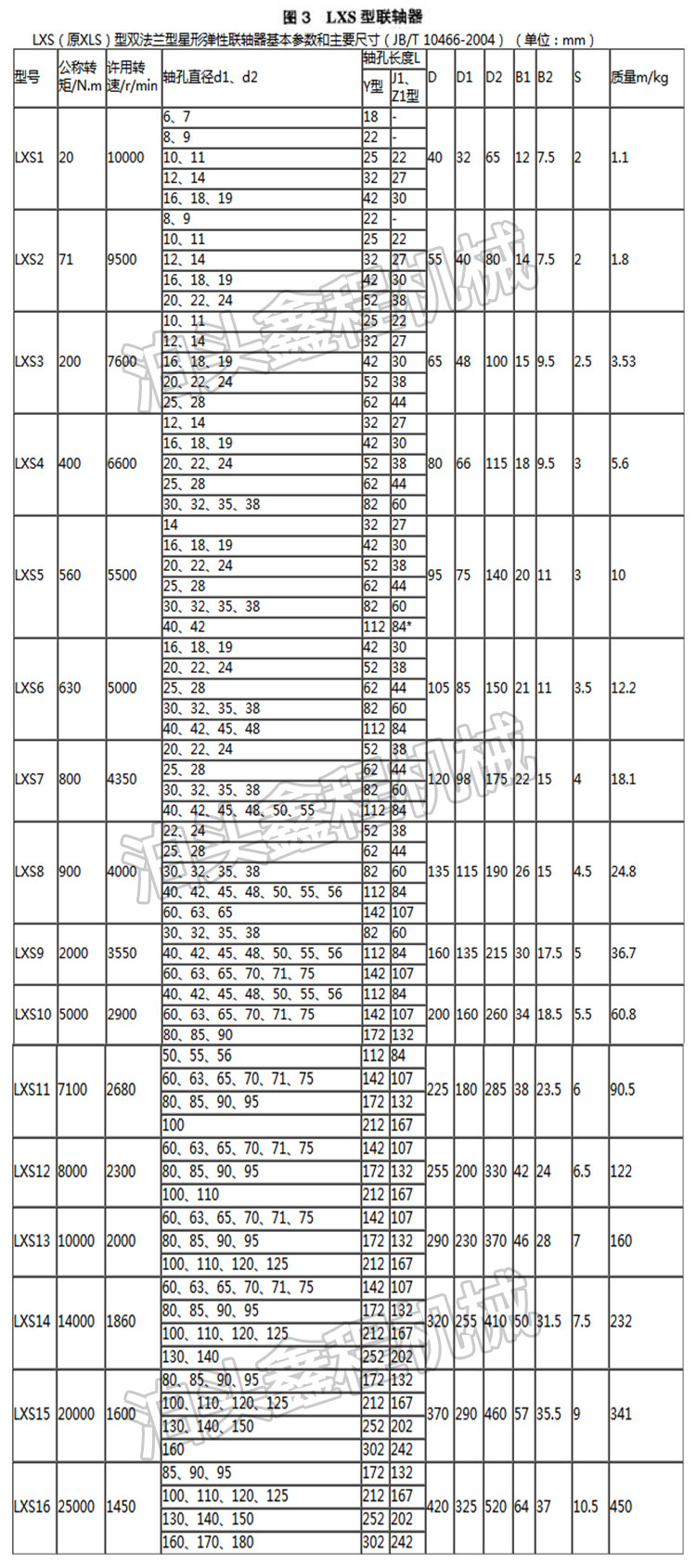

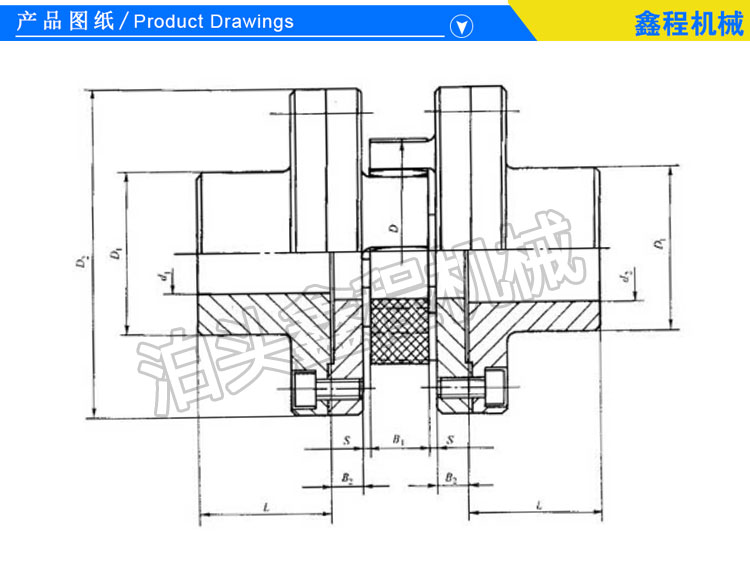

XLS型星型双法兰弹性联轴器是以工程塑料作弹性元件,适用于联接两同轴线的传动轴系,具有补偿两轴相对偏移、缓冲、减震、性能能,适应场合普遍,传递转矩20-35000.N.M,工作温度-35-+80摄氏度。由两个带凸爪形状的法兰半联轴器,利用星形弹性元件置于两法兰半联轴器凸爪之间组成,以实现两半联轴器的联接。主要适用于起动频繁、正反转、中高速、中等扭矩和要求高优良性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。公称转矩为20~25000N.m,许用转速为10000~1450r/min,轴孔直径为6~180mm。

星形联轴器具有以下特点:结构简单,径向尺寸小,重量轻,转动惯量小,适用于中高速场合,它工作稳定优良,具有良好的减振、缓冲和电绝缘性能。星形弹性联轴器具有较大的轴向、径向和角向补偿能力,强度好聚氨酯弹性元件性能稳定耐油,承载能力大,使用寿命长,有力的,联轴器无需润滑,维护工作量少,可连续长期运行。

联轴器-结构特点

联轴器类型

常用的细致联轴器有:弹性联轴器,膜片联轴器,波纹管联轴器,滑块联轴器,梅花联轴器,刚性联轴器。

联轴器特点

1、弹性联轴器

(1)一体成型的金属弹性体;

(2)零回转间隙、可同步运转;

(3)弹性作用补偿径向、角向和轴向偏差;

(4)高扭矩刚性和效果的灵敏度;

(5)顺时针和逆时针回转特性全部相同;

(6)免维护、抗油和以实际报告为主性;

(7)有铝合金和不锈钢材料供选择;

(8)固定方式主要有顶丝和夹紧两种。

2、膜片联轴器

(1)高刚性、高转矩、低惯性;

(2)采用环形或方形弹性不锈钢片变形;

(3)大扭矩承载,高扭矩刚性和效果的灵敏度;

(4)零回转间隙、顺时针和逆时针回转特性相同;

(5)免维护、效果好抗油和以实际报告为主性;

(6)双不锈钢膜片可补偿径向、角向、轴向偏差,单膜片则不能补偿径向偏差。
