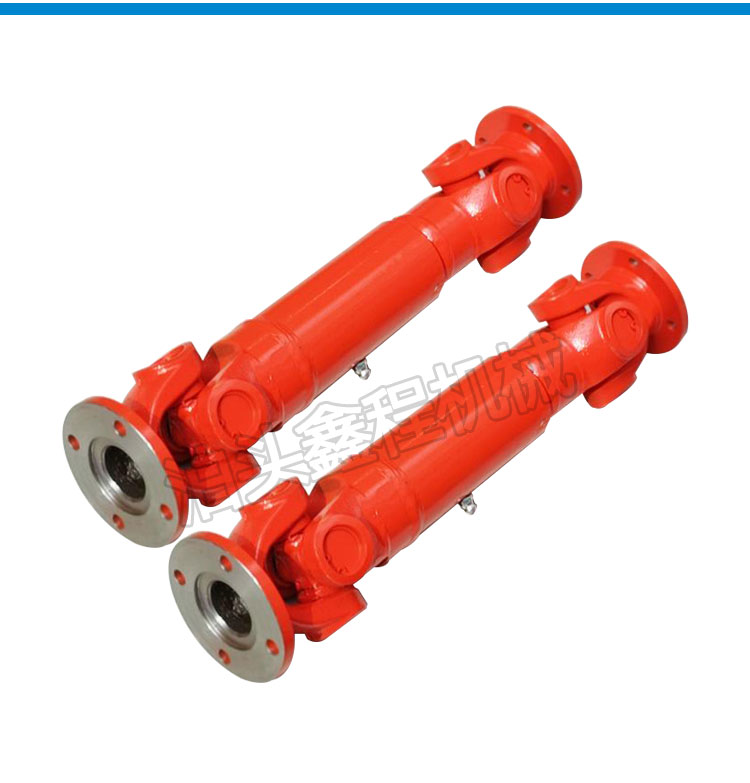

SWC DH 短伸缩焊接式传动轴

采用Solidworks叶联轴器进行三维建模，利用有限元软件ABAQUS进行静力学分析，校正其强度，确定合适的十字轴轴颈直径根据运动原理，对其进行模态和瞬态动力学分析，深受其振动特性，总结某节点的运动规律。选用碳纤维材料实现了轻量化的目标，为联轴器的优化设计提供分析方法与理论依据。

(1)双头十字联轴器两联接件间有较大的角位移和径向位移补偿，联轴器具备安装基准，容易校准径向位移和角偏差，安装便捷;

(2)十字轴与轴叉间采用滚针轴承，轴承钢制造的滚针轴承不易磨损、抗磨有力的;

(3)滚针轴承结构不同，不易发生疲劳破坏，并且只需更换滚针轴承，利于更换，方便使用和维修;

(4)十字联轴器补偿角偏差、轴向位移和径向位移时.只会有很小附加弯矩和摩擦阻力.能有 效减小连接部件的磨损，提高了使用寿命;减小联轴器负荷，改 善补条器性能。

但在实际工作中，因十字轴是万向联轴器传递扭矩的主要承载零件，传动过程中有时会发生断裂。十字轴承载较大时，在轴头处容易产生磨损，在轴肩处应力比较集中。所以要校核十字轴的强度

十字万向联轴器在传动过程中，受力状态汗一分复杂，轴叉对十字轴的载荷为分布载荷，均匀分布在轴向方向，十字万向联接轴的输人端及输出端均通过其轴承座经滚针轴承对十字轴加载2对力。这2对力偶大小相等、方向相反，轴截面的分布载荷洽接触圆弧由中 心壁两侧呈倍数递减。

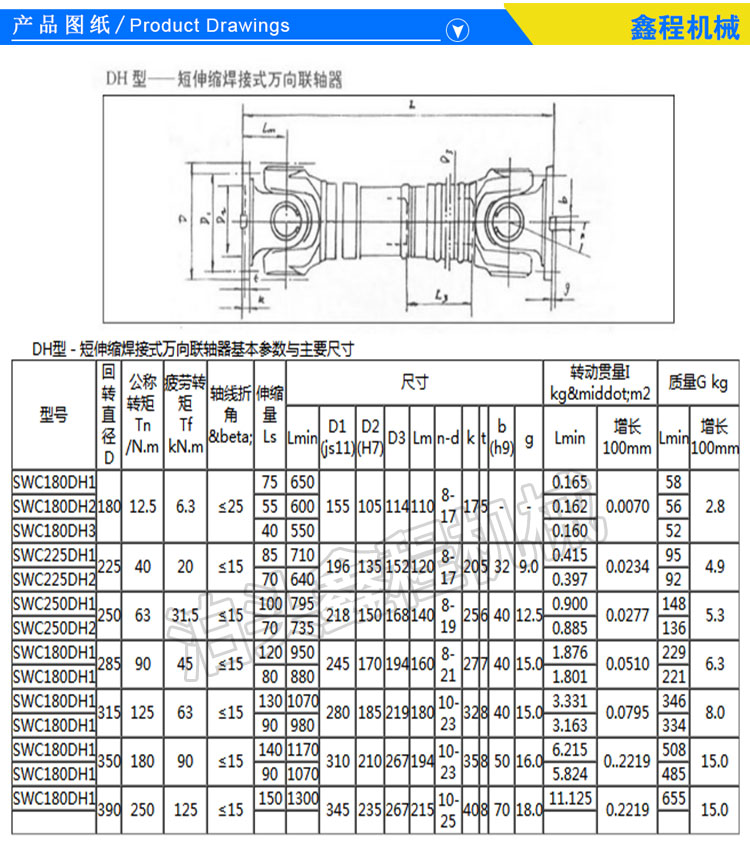

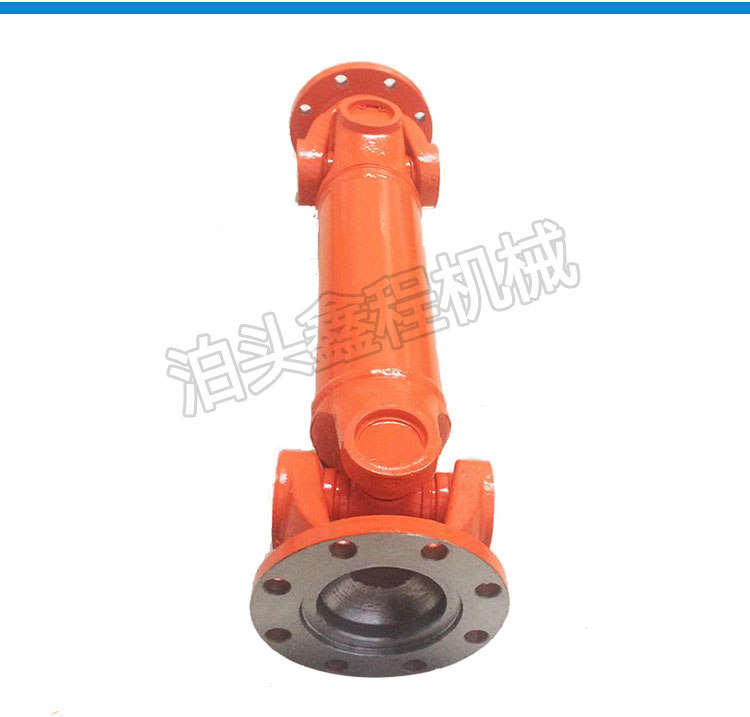

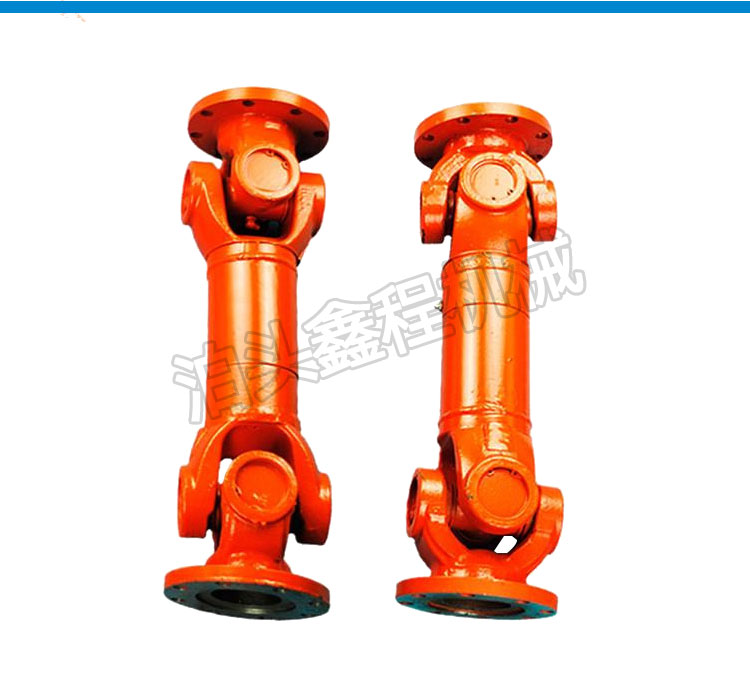

SWC-DH型短伸缩焊接式联轴器

SWC-DH型十字轴式万向联轴器是一种常用的联轴器。利用其结构的特点能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并优良地传递转矩和运动。能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。

1.SWC-DH型十字轴式万向联轴器的主要特点为：

具有较大的角度补偿能力。

2.结构紧凑合理。SWC-DH型采用整体式叉头，使运载优良。

3.承载能力大。与回转直径相同的其它型式的联轴相比较，其所传递的扭矩大的，此对回转直径受限制的机械设备。

4.传动效率好。其传动率高，用于大功率传动，节能效果优良。

5.运载平稳，噪声低，装拆维护方便。
