一.万向联轴器的特点:

1.具有较大的角度补偿能力,SWC 型轴线折角可达15°~25°

2.SWC 型结构紧凑合理,采用整体式叉头,取消了螺栓压紧轴承座(盖)这一薄弱环节,全部避免了常

见的螺栓松动或断裂造成的恶性事件,使工作更具优良。

3.SWP 型承载能力大,使用有力的。与回转直径相同的同类联轴器相比较,其所传递的扭矩大的,此

对回转直径受限制的机械设备其配套范围更具优越性,使用寿命比其它形式联轴器提高30%~50%。

4.传动效率好。其传动效率可达98%~99.8%,用于大功率传动其节能更明显。

5.传动平稳,噪声低,折装维护更方便,用于轧机传动可提高轧材质量,实际效果为主操作者的劳动条件。

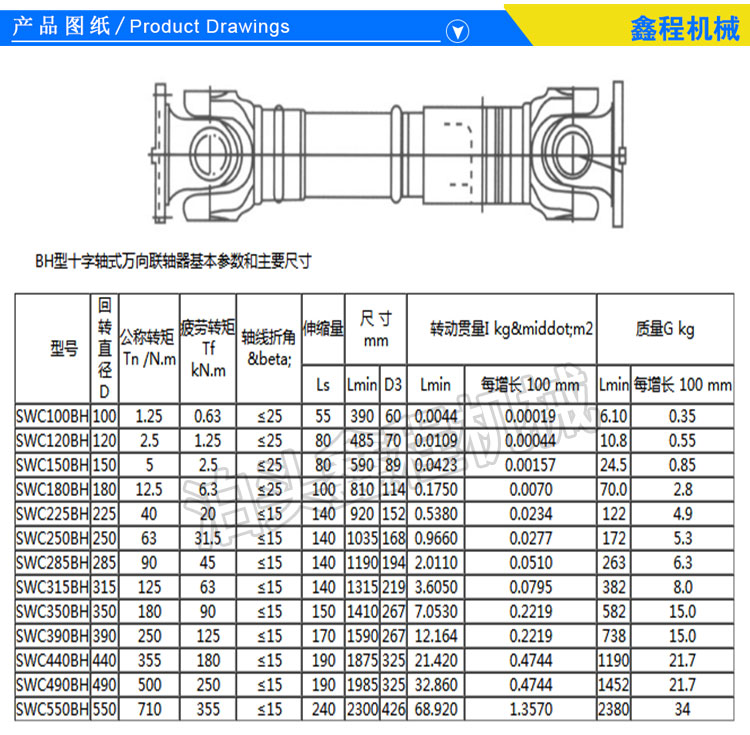

SWC 型整体叉头十字轴式万向联轴器分为BH、BF、WD、CH、WH、WF 和WD 七种型式。

SWP 型剖分轴承座十字轴式万向联轴器分为A、B、C、D、E、F、G 七种型式。

SWZ 型整体轴承座十字轴式万向联轴器分为BH、BF、DH、CH、WH、WF 和CF 七种型式。

两种十字轴万向联轴器的特点及应用

万向联轴器是一种特别的联轴器,主要分万向联轴器以及大扭矩万向联轴器两大类,是用于两相交轴上的可移式刚性联轴器。

万向联轴器是一种特别的联轴器,主要分万向联轴器以及大扭矩万向联轴器两大类,是用于两相交轴上的可移式刚性联轴器。SWC型、SWP型十字轴式万向联

轴器的主要特点为:

1.具有较大的角度补偿能力。,轴线折角,SWC型轴线折角可达15度~25度,SWP型可达10度左右。

2.结构紧凑合理。SWC型采用整体式叉头,使运载更具优良性。

3.承载能力大。与回转直径相同的其它型式的联轴相比较,其所传递的扭矩大的,此对回转直径受限制的机械设备,其配套范围更具优越性。

4.传动效率好。其传动效率达98-99.8%,用于大功率传动,节能效果优良果。

5.运载平稳,噪声低,装拆维护方便。

    万向联轴器的两轴线夹角可达45°,广泛用于机床、汽车、重型机械等。万向联轴器由两个叉形零件和一个十字形零件联接而成。当主动轴以等角速度ω 1旋转时,如两轴线夹角为 α,则从动轴的角速度ω 2将在ω 1cosα ≤ω 2≤ω 1/cosα 的范围内作周期性变化,从而引起附加动载。因此,单个万向联轴

器不宜用在转速高、两轴线夹角大的联接。为克服上述缺点,可采用双联万向联轴器,即用一根中间轴联接两个万向联轴器,安装时使主、从动轴与中间轴的轴线夹角相等,并使两端的叉形零件处在同一平面内,这样能使主动轴与从动轴的角速度随时相等。利用球笼式万向联轴器和球槽式万向联轴器也可使两轴瞬时速度近似相等。SWC型、SWP型十字轴式万向联轴器能广泛应用于冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其它重机行业的机械轴系中传递转矩。
