YL凸缘联轴器
YL凸缘联轴器

YL凸缘联轴器

立即订购

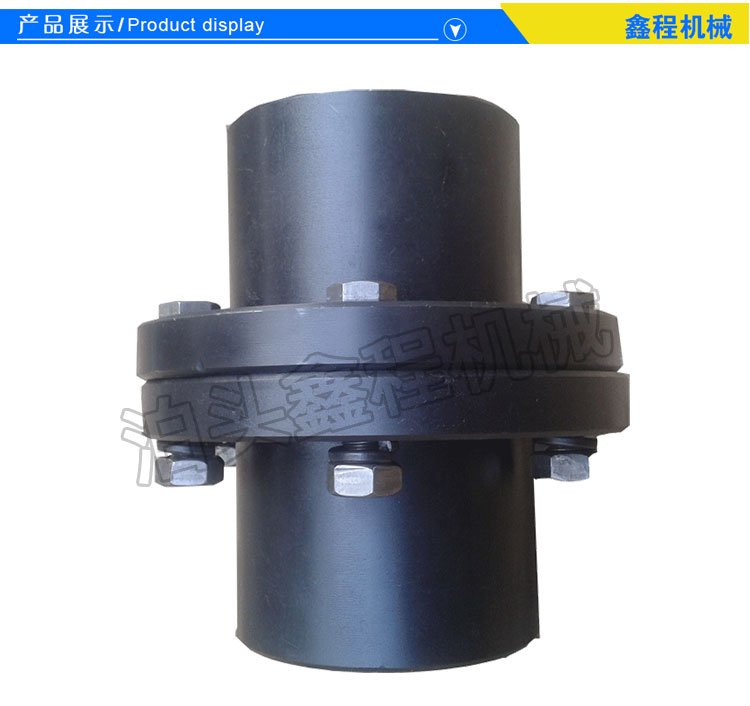

凸缘联轴器属于刚性联轴器,是把两个带有凸缘的半联轴器用普通平键分别与两轴连接,然后用螺栓把两个半联轴器连成一体,以传递运动和转矩。

这种联轴器有两种主要的结构形式:

①靠铰制孔用螺栓来实现两轴对中和靠螺栓杆承受挤压与剪切来传递转矩;

②靠一个半联轴器上的凸肩与另一个半联轴器上的凹槽相配合而对 中。连接两个半联轴器的螺栓可以采用主打产品和B级的普通螺栓,转矩靠两个半联轴器结合面的摩擦力矩来传递。

刚性联轴器

刚性联轴器是由刚性传力件构成,各联接件之间不能相对运动,因此不具备补偿两轴线相对偏移的能力,只适用于被联接两轴在安装时能严格对中,工作时不产生两轴相对偏移的场合,刚性联轴器无弹性元件,不具备减振和缓冲功能,一般只适宜用于载荷平稳并无冲击振动的工况条件。

凸缘联轴器(亦称法兰联轴器)是利用螺栓联接两凸缘(法兰)盘式半联轴器,两个半联轴器分别用键与两轴联接,以实现两轴联接,传递转矩和运动。凸缘联轴器结构简单,制造方便,成本较低,工作优良,装拆、维护均较简便,传递转矩较大,能保护两轴具有较高的对中精度,一般常用于载荷平稳,高速或传动精度要求较高的轴系传动。凸缘联轴器不具备径向、轴向和角向补偿性能,使用时如果不能保护被联接两轴对中精度,将会降低联轴器的使用寿命、传动精度和传动效率,并引起振动和噪声。

凸缘上各螺栓根据传递转矩的大小,可全部采用铰制孔用螺栓,或一半采用铰制孔用螺栓,另一半用普通螺栓。铰制孔螺栓借螺栓与螺栓孔壁的挤压传递转矩。

凸缘联轴器是应用广泛的一种固定式刚性联轴器,它的结构简单,工作优良,传递转矩大,装拆较方便,可以联接不同直径的两轴,也可联接圆锥形轴伸::凸缘联轴器的对中方式有只种,利用铰制孔螺栓对中,这种螺栓联接是依靠螺栓与螺栓孔壁之间挤压来传递转矩的,不但减轻了螺栓的预紧力,而且还能提高传递转矩的能力,同时装拆时不需沿轴向移动。用一对剖分环对中,装拆时不需沿轴向移功,但对中精度较低,重量大,故不常用。根据传递转矩需要,后两种对中型式的凸缘联轴器,也可采用铰制孔螺栓,或部分用铰制孔螺栓联接。
