蛇簧联轴器弧形齿带胀套两种的优缺点:

1、做的是直齿,就叫做恒刚度蛇形弹簧联轴器,如果做的是弧形齿就是变刚度蛇簧联轴器。

2、直线齿形便于加工,成本低,但只适用于传递转矩变化较小的工况条件。

3、弧形齿使用寿命时间长,质量好,传动率高,性能突出!

4、曲线齿形联轴器适用于转矩变化较大和正反转的工况条件,并有较好的缓冲作用,但曲线齿形工艺性较差,制造成本较高。

产品特点

1.防冲击、减振、适应变化载荷能力好,能优良的保护设备

我司蛇簧联轴器的两齿面是由多个弧形面组成,可根据载荷的变化自动调节齿面的接触面积,从而可承受大的的载荷冲击与变化载荷,使起动或载荷不均匀时安然。且能通过弹簧的柔性传动来吸收大量的振动力,具有高达30%的扭转缓冲性能,能够效果优良保护驱动装置与被驱动装置。

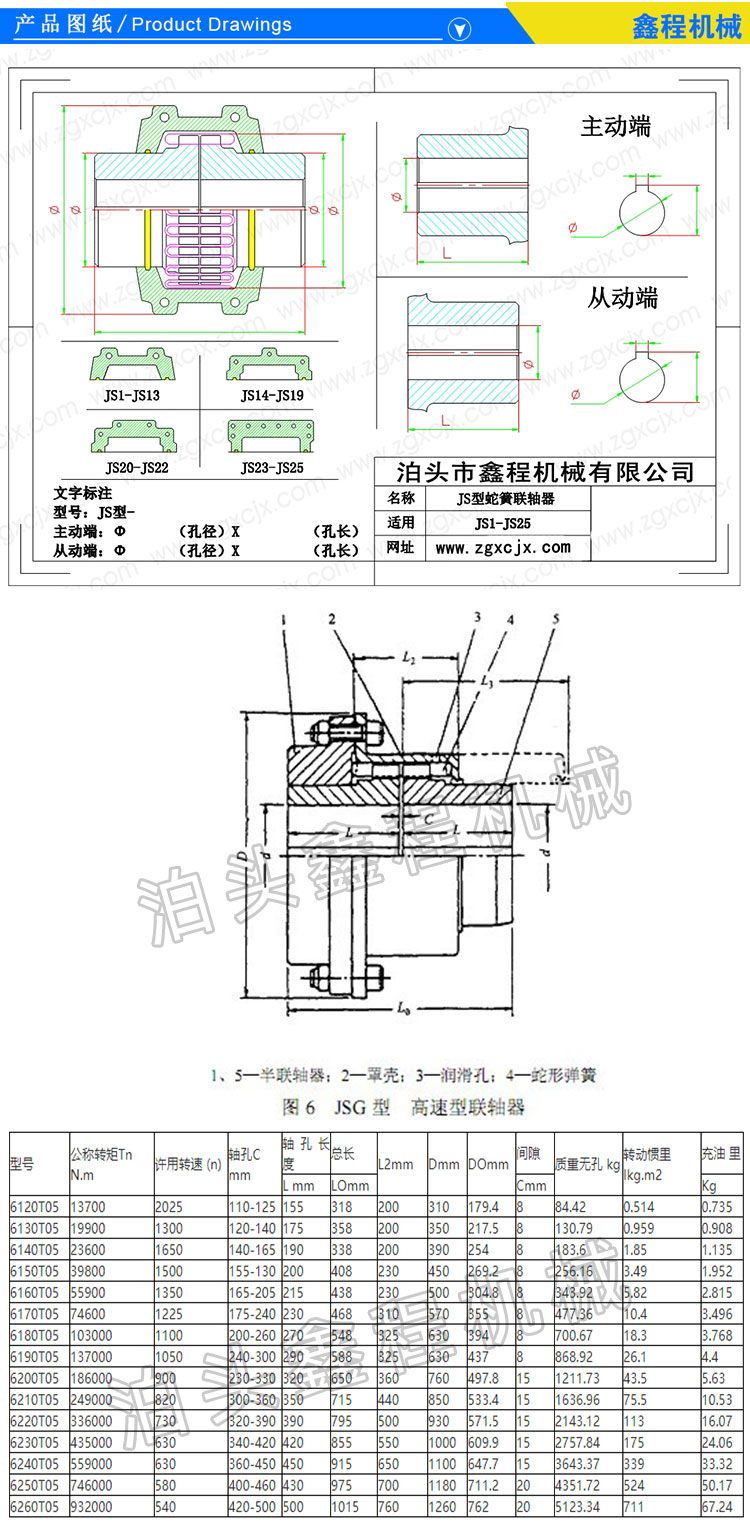

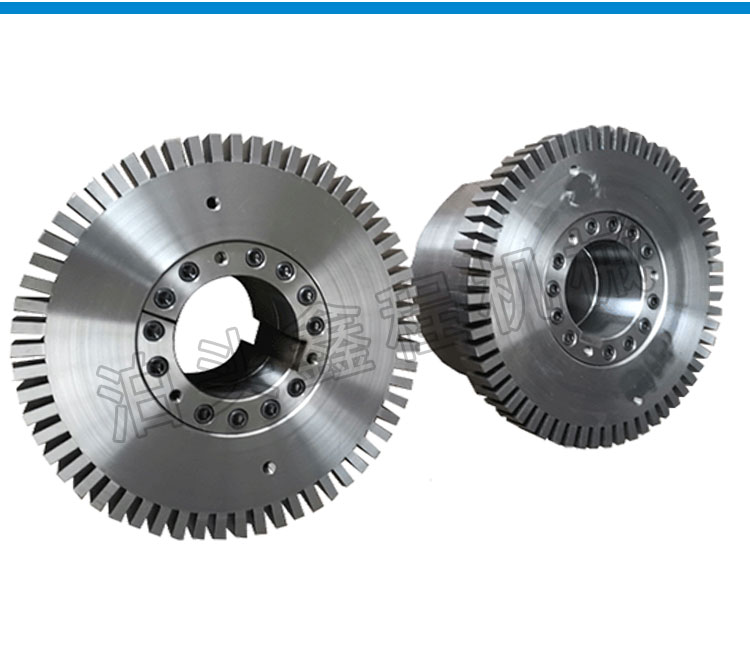

2.速度适宜拆装、省时省力——当场更换

针对联轴器安装拆卸困难,速度适宜拆装型蛇形弹簧联轴器,采用锥面结合,螺栓预紧,实现胀紧联接。可实现间隙安装,过盈使用,与传统过盈配合产品相比安(拆)装节省时间70%以上。

3.长的工作寿命

蛇形弹簧采用了合金钢制成,具有高韧性,经过严格的热处理,使其达到高的刚柔性要求。弹簧表面经喷砂处理以压缩其表面分子结构,达到抗磨损与长寿命之效果。

4.结构简单、维护方便

产品结构合理、零部件少、重量轻、体积小等,使安装与维护具有有优势和方便。正常使用时无特别性的维护周期,只要在安装时充足油脂量,长时间工作后适当补充油脂即可。

5.安装要求低,便于设备安装

蛇形弹簧联轴器的安装精度比一般联轴器要求低。弹簧可在半联轴器齿槽内自由摆动,使其允许两轴之间有确定的径向、角向与轴向偏差,并且在确定的范围内不会影

响传递力矩的工作效果,不会产生噪音和影响使用寿命,优良的保护使用设备,且方便了现场工程设备的安装。






鼓形蛇簧联轴器的设计与性能分析

蛇簧联轴器是广泛用于通用机械场合的一种弹性联轴器。设计了一种新型的蛇簧联轴器一鼓形蛇簧联轴器。首先对鼓形蛇簧联轴器的蛇簧部件进行了力学建模,运用有限元仿真软件AN—SYS12.0Workbench对鼓形蛇簧联轴器进行静力学分析,结果显示出鼓形蛇簧联轴器比目前较新的圆弧形蛇簧联轴器承受的较大应力更小,较后对鼓形蛇簧联轴器的扭转刚度进行了理论推导,得出了其扭转刚度的影响因素。

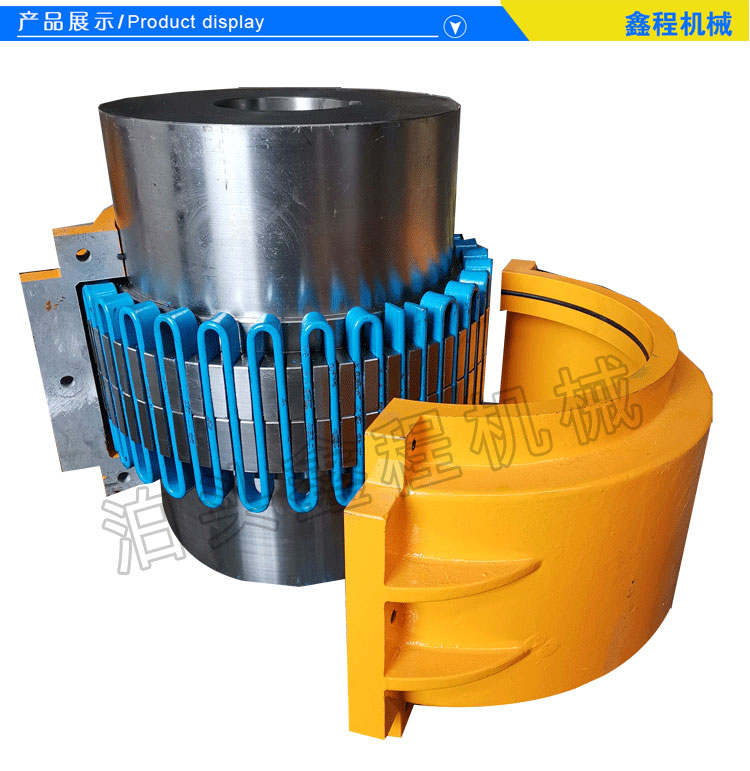

蛇形弹簧联轴器是由几组蛇簧绕在两半联轴器的齿间来传递运动和动力的一种弹性联轴器,齿与齿之间镶嵌着蛇簧。工作时,通过齿与蛇簧的相互挤压,将主动轴的转矩传给从动轴[1]1毖。蛇簧联轴器在轴向、径向和角向具有良好的补偿能力,而且传递效率好、使用寿命长。传统蛇簧联轴器两半联轴器上的齿主要有直线型(菱形齿)和曲线型齿(一般为圆弧形齿)两种。前者制造简单,但只适用于转矩变化不大的场合;后者适用于转矩变化较大的场合,但制造困难,蛇簧承受应力大,减震性和对中补偿性还有待提高。因此设计一种承受应力小、减震有力的、对中补偿能力好、适用转矩变化大的新型蛇簧联轴器就具有重要意义。

本文中我们提出了一种鼓形齿结构的鼓形蛇簧联轴器,并对其静应力和刚度特性进行分析。对设备承受应力小、减震有力的、对中补偿能力好、适用转矩变化大的新型蛇簧联轴器具有重要意义。

在联轴器中,蛇簧的工作状态比较复杂,受力和变形计算都属于空间问题,为了计算简便,特假定:(1)蛇簧为弹性元件,将蛇簧作为梁来考虑。(2)在蛇簧靠近圆弧段,由于整个运动过程中变形基本为零,故将此端(A端)作为固定铰支座。(3)由于鼓形齿半径相对于齿长来说,比值很大,在蛇簧与半联轴器上的齿接触的过程中,我们近似认为有微小的水平位移,而在铅直方向上没有变化,因此将蛇簧与齿的接触点(即C点)作为可动铰支座来考虑。(4)在受力分析中,我们仅分析蛇簧所受剪力和弯矩,蛇簧所受的力作为一个集中力(力F)加载在两半联轴器的间隙中点。

鼓形蛇簧联轴器比圆弧形蛇簧联轴器在静应力和扭转刚度方面具有大的优势,从而说明鼓形蛇簧联轴器是效果优良的。我们针对鼓形蛇簧联轴器的研究主要基于静力学分析,但是鼓形蛇簧联轴器在实际工作中会受到振动、冲击等因素的影响,因此,需要进一步研究其动态性能
