蛇形弹簧联轴器是利用分为一组或几组的蛇形弹簧,嵌在两半联轴器凸缘上的齿间内,以实现两半联轴器联接,为防止蛇形弹簧在离心力作用下甩出及避免蛇形弹簧与齿接触处发生干摩擦,需用封闭的壳体罩住,并在里面注以润滑油或润滑脂。蛇形弹簧联轴器分为恒刚度和变刚度两种,主要取决于与弹簧接触齿的下列两种形状:

齿形为直线形:在正常负载时,蛇形弹簧与齿接触点之间的距离不随蛇形弹簧变形量的改变而变化,刚度不变,两半联轴器的相对转角与所传递的转矩为线性关系,属于恒刚度蛇形弹簧联轴器。

齿形为曲线型:负载较小时,蛇形弹簧的直线部分与被联接的轴线基本平行;负载变大时,蛇形弹簧的变形变大,与齿的接触弧面亦变大,而与齿接触点之间的距离越来越短,刚度变大,两半联轴器的相对转角与所传递的转矩为非线性关系,属于变刚度蛇形弹簧联轴器。直线齿形便于加工,成本低,应用较广,但只适用于传递转矩变化较小的工况条件。曲线齿形适用于转矩变化较大和正反转的工况条件,并有较好的缓冲作用,但曲线齿形工艺性较差,制造成本相对较高。

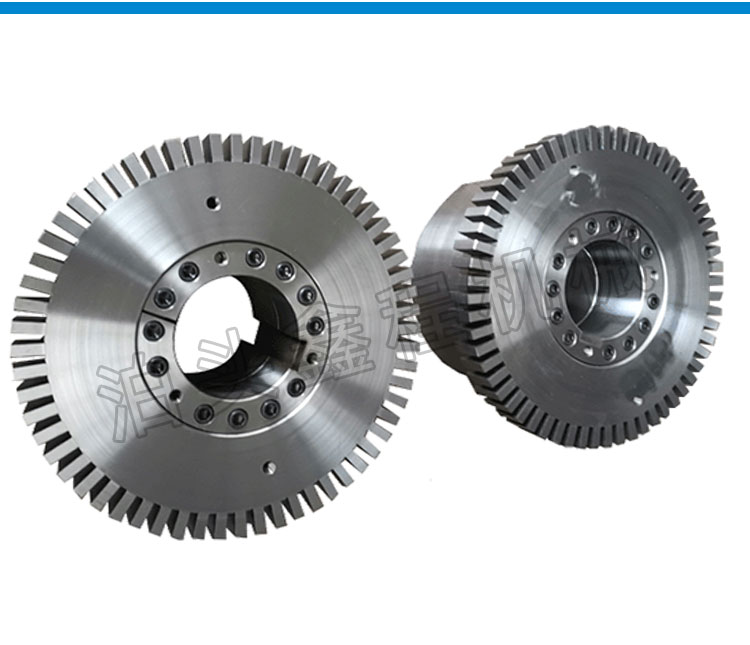

带胀紧套蛇簧联轴器的特点:

1、适用于联接两同轴线的中、大功率的传动轴系,具有确定的补偿两轴相对偏移和减振、缓冲性能,工作温度为-30℃~+150℃,传递公称转矩45~800000N.m。

2、主要应用于碎石机、曲柄往复运动、减速机、冶金、矿山,起重机械等。

3、其它各种机械及设备的轴传动,凡是有马达与员相连,马达与减速箱相联或轴与轴相联的地方都可应用。


用PRE4.0软件建立蛇形弹簧联轴器3D模型。利用ANSYSworkbench11.0有限元软件对蛇形弹簧联轴器进行应力分析,得出了该构件的形变和应力分布云图,为进一步改进蛇形弹簧联轴器的受力情况和结构设计提供了理论依据。

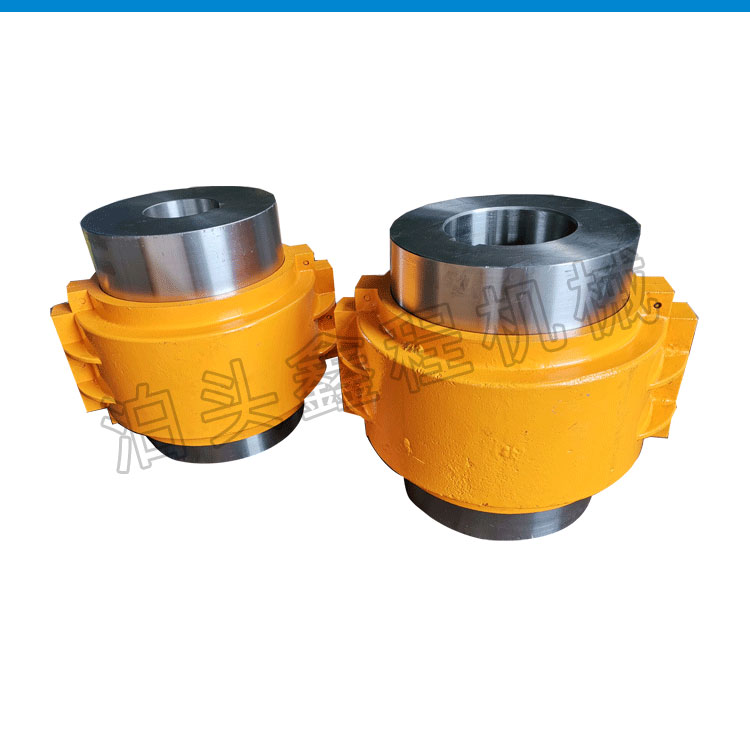

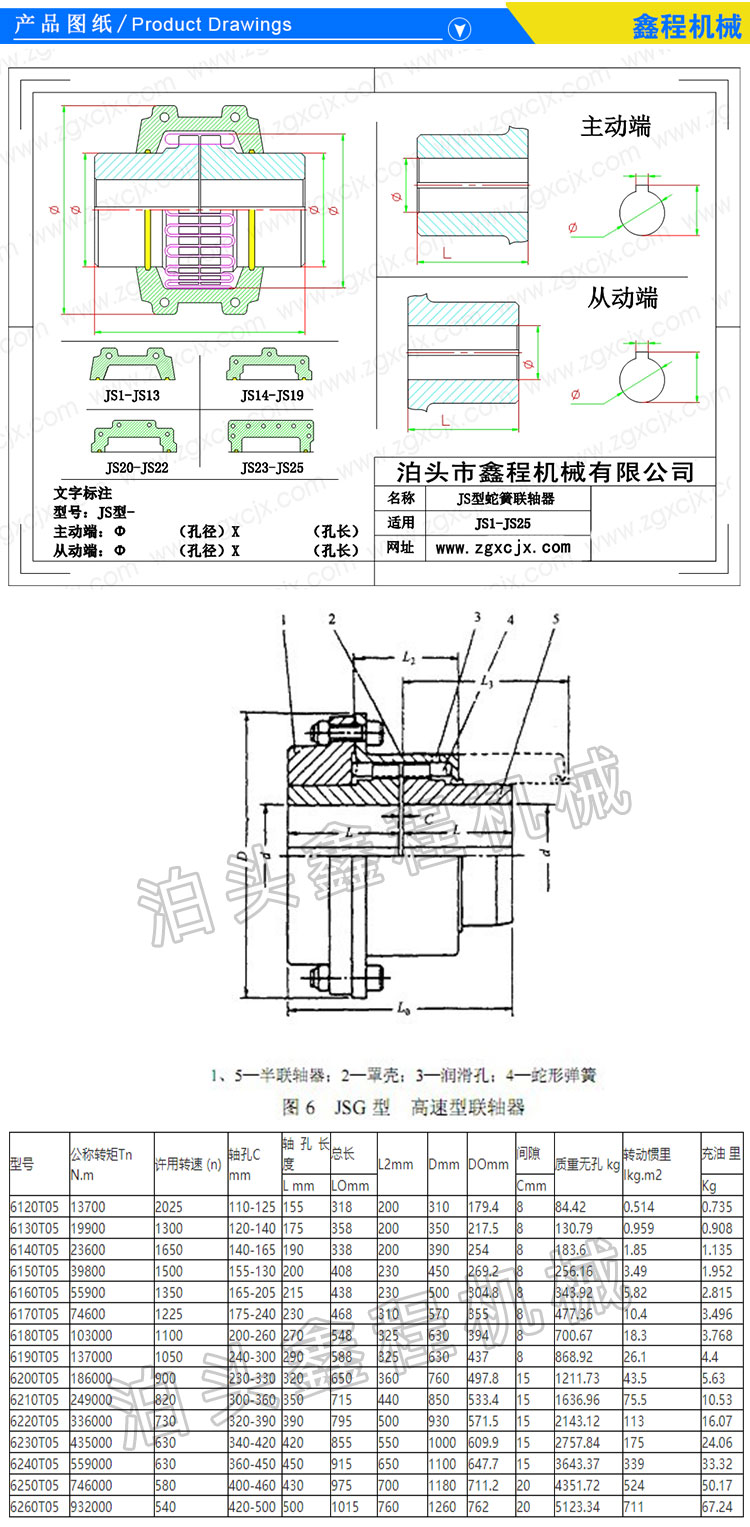

JS型蛇形弹簧联轴器,是一种结构优良的金属弹性联轴器,它靠蛇形弹簧片来传递扭矩。它具有一下优点:减振有力的,使用寿命长;承受变动载荷范围大,起动安 全;传动效率好,运行优良;噪声底,润滑好;结构简单,装拆方便;弹簧片与齿弧面是点接触的,使联轴器能获得较大的挠性所以允许有较大的安装偏差,能被安装在同时有径向,角向,轴向的偏差情况下正常工作。齿和蛇形弹簧是蛇形联轴器的主要受力部件之一,它的受力情况比较复杂,设计和选型过程中缺乏准确的强度计算方法,安 全系数往往取得过大。利用有限元分析软件ANSYSworkbench,以JS3联轴器YC32X50/YC32X50,ZB/TJ19023-90为例,对其进行分析,得出蛇形联轴器构件的应力和应变分布图。通过应力应变图,设计者就能很方便地找到应力危险区,为进一步改进蛇形联轴器的结构设计、减小蛇形联轴器的重量和减少设计余量提供了理论依据。
