蛇形弹簧联轴器是当今口碑机械行业较优良的轴联接传动部件,也是一种非常通用的轴联接传动部件。它广泛应用于各种机械及设备的轴传动,凡是有马达与轴相连、马达与减速箱相联或轴与轴相联的地方都可应

用。我国许多大型企业引进的成套进货设备的轴连接都采用它作为传动部件。蛇形弹簧根据载荷变化自动调节其刚性大小。

蛇形弹簧联轴器具有许多法兰盘轴联接无法比拟的优点,如:传动精度好、吸振、噪声小,运转平稳、安装便携,对被联接的两轴轴线平行度、同心度、方向误差、偏角误差等要求不高,

蛇形弹簧联轴器是一种结构优良的金属性联轴器,靠蛇形弹簧 片来传递扭矩。其减振性好,使用寿命长,载荷变动量大,起动安 全;传动效率好,运行优良;噪声低,润滑好;结构简单,装拆方便,允许有较大的安装偏差

。蛇形弹簧联轴器虽具有如此多的特点和优点,在使用中应注意以下几个方面。1安装细致找正,控制合理偏差蛇形弹簧联轴器虽允许较大的安装偏差,但安装时亦应在规定值内。(1)两瓣联轴器间的间隙与角向偏差的找正。安装时,每隔90°测量两瓣联轴器间的间隙值,其较大值与较小值之差不超过0.38mm。(2)径向偏差的找正。用直尺置于两瓣联轴器上,每隔90°测量1次,用塞尺检查,其径向偏差不超过0.38mm。2选用合适的润滑脂注油点温度≥150℃,能抵抗离心力作用,具有分离稳定性、无杂质、不腐蚀碳钢和丁 腈橡胶的锂基润滑脂较好。3填充足量润滑脂充分的润滑对联轴器工作好重要,建议每年 检查1次。用干油枪注入润滑脂,直到在孔中有过量润滑脂溢出为止。4控制好联轴器的工作环境温度,一般在-18~80℃。


用PRE4.0软件建立蛇形弹簧联轴器3D模型。利用ANSYSworkbench11.0有限元软件对蛇形弹簧联轴器进行应力分析,得出了该构件的形变和应力分布云图,为进一步改进蛇形弹簧联轴器的受力情况和结构设计提供了理论依据。

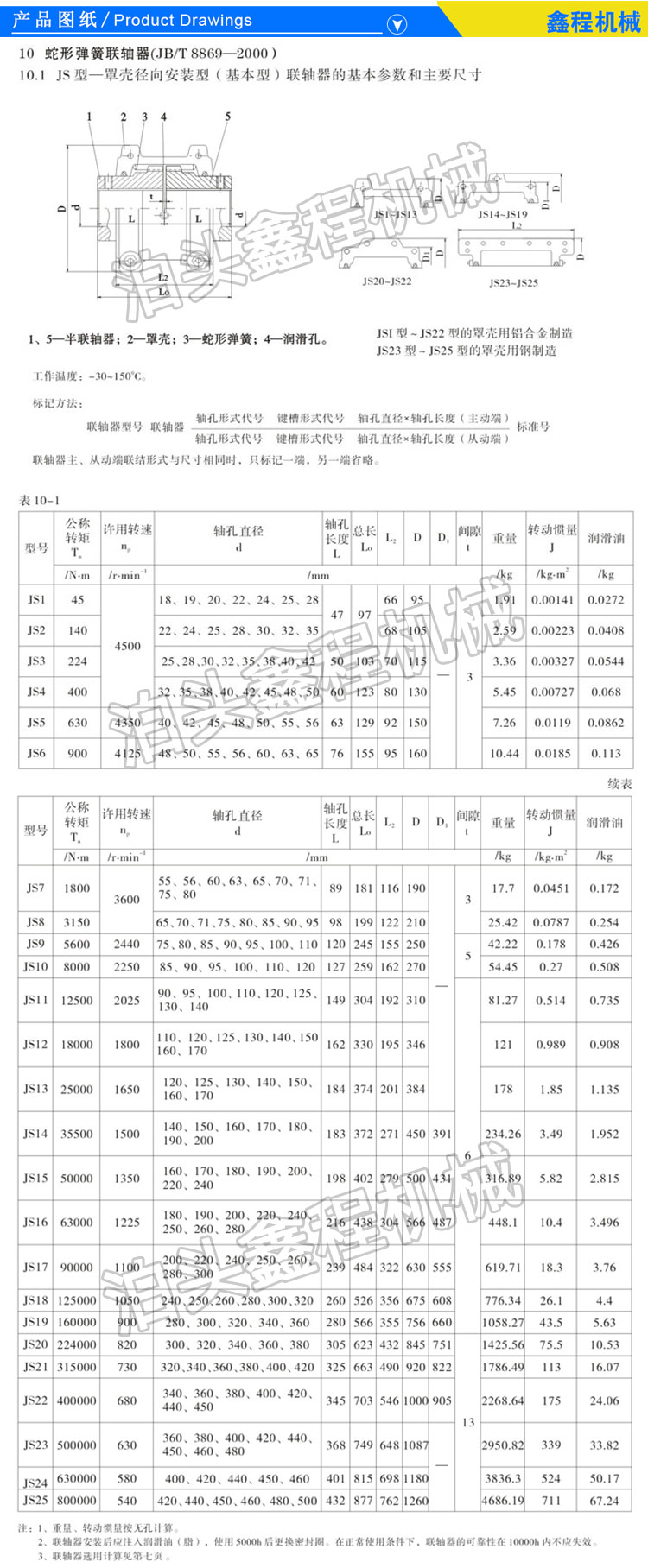

JS型蛇形弹簧联轴器,是一种结构先卫的金属弹性联轴器,它靠蛇形弹簧片来传递扭矩。它具有一下优点:减振有力的,使用寿命长;承受变动载荷范围大,起动安 全;传动率高,运行稳妥;噪声底,润滑好;结构简单,装拆方便;弹簧片与齿弧面是点接触的,使联轴器能获得较大的挠性所以允许有较大的安装偏差,能被安装在同时有径向,角向,轴向的偏差情况下正常工作。齿和蛇形弹簧是蛇形联轴器的主要受力部件之一,它的受力情况比较复杂,设计和选型过程中缺乏准确的强度计算方法,安 全系数往往取得过大。利用有限元分析软件ANSYSworkbench,以JS3联轴器YC32X50/YC32X50,ZB/TJ19023-90为例,对其进行分析,得出蛇形联轴器构件的应力和应变分布图。通过应力应变图,设计者就能很方便地找到应力危险区,为进一步改进蛇形联轴器的结构设计、减小蛇形联轴器的重量和减少设计余量提供了理论依据。

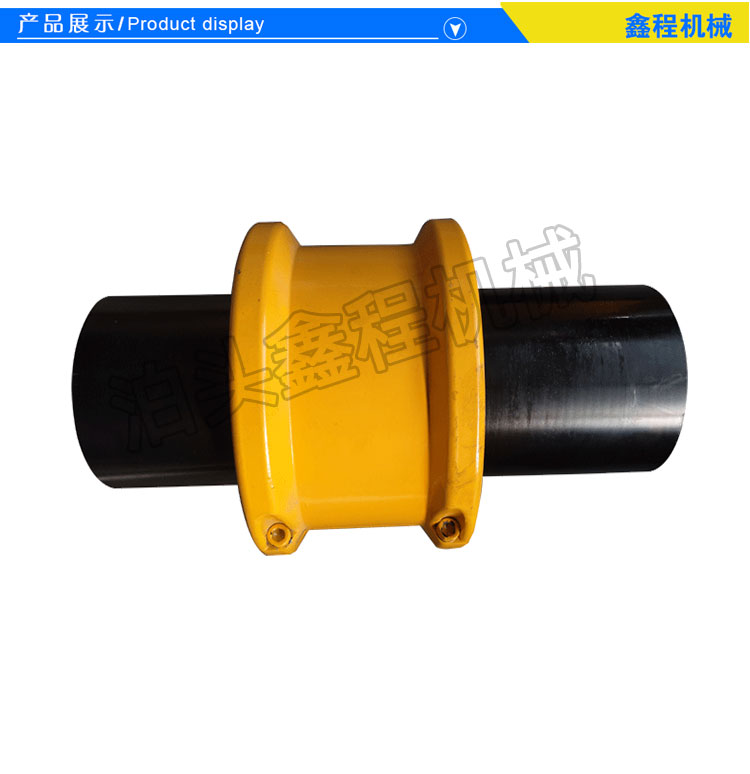

蛇形弹簧是蛇簧联轴器的易损件,外壳方便移动,可当场拆下并进行更换。该设计不需要更换轴套,也不需要移动轴或连接设备,便可以达到重新对中的目的。特别的弹簧设计通过扭转振动和缓冲冲击载荷,使得该联轴器如弹性联轴器一般,从而可降低联轴器输出端的振动。为了平稳的传输扭矩,降低峰值载荷有助于从潜在的无益振动载荷中保护连接设备。当受到载荷时,弹簧设计可以通过切变保护昂贵的机器,优良降低设备受损的可能性。

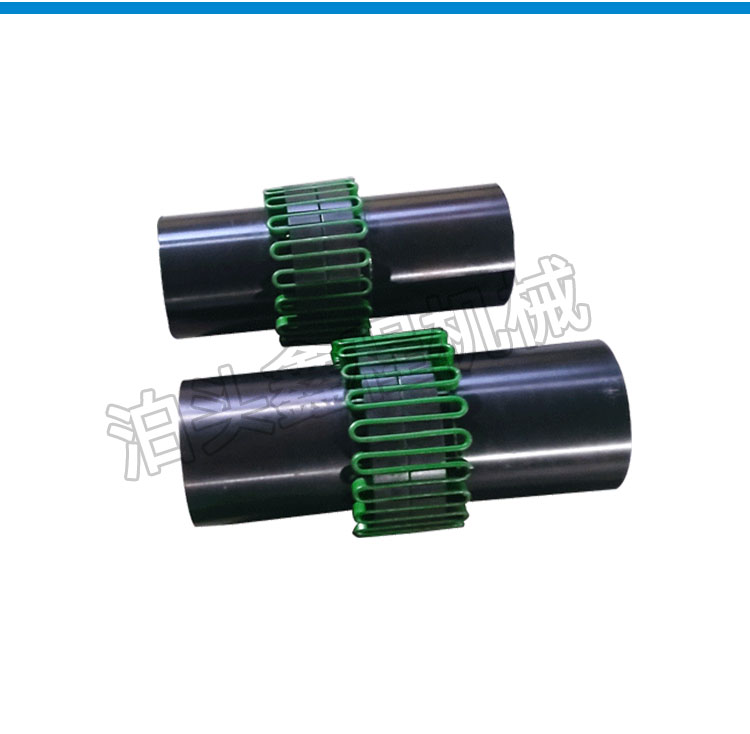

JS型蛇形弹簧联轴器的金属弹性元件为几组嵌在两半联轴器齿间是蛇形的弹簧。一种常见的结构,在两半联轴器的凸缘上制有特定形状的齿,齿与齿间嵌着截面为矩形的蛇形弹簧。为了防止弹簧在离心力作用下甩出,以及避免弹簧与齿接触处发生干摩擦,要用封闭的壳体罩住,里面并注以润滑油。工作时,通过齿与弹簧的互压,将主动轴的扭矩传递至被动轴。 与弹簧接触的齿一般有两种:直线型和曲线型二前者在正常载荷下,弹簧与齿接触点之间的距离不随弹簧变形量的改变而改变,因而刚度不变、两半联轴器钓相对转角与所传递的扭矩为线性关系,属于等刚度联轴器。后者当载荷不大时,弹簧的直线部分大致与被联轴的轴线平行;随着载荷的增大,弹簧的变形增大,与齿的接触弧面增大,而与齿接触点之间的距离愈来愈短,因而刚度增大,两半联轴器的相对怜角与所传递的扭矩为非线性关系,属于变刚度联轴器。 直线型齿的优点是齿形比较简单,应用较广。其缺点是,只能用在传递扭矩变化不太的传动。传递扭矩变化较大时,若根据正常载荷去设计,则所得弹性元件的刚度较小,当它受到较大的冲击载荷时,元件的变形将过大而超出正常范围,会有危险,若根据较大载荷去设计,一则所得的弹性元件的刚度较大,以致在正常载荷下弹性元件的弹性不够,起不到需要的缓冲作用。因此,对于载荷变化较大,宜采用曲线型齿的变刚度蛇形弹簧联轴器,使弹簧的刚度随工作扭矩的增加而增大,既有较好的缓冲作用又不致变形过大。但是曲线齿齿廓工艺复杂,制造成本高,应用不广,仅适用于扭矩变化较大或需要逆转的传动。 蛇形弹簧联轴器工作优良,外形尺寸小,具有良好的补偿能力,两轴相对的许用位移量,

 上海JS蛇簧联轴器线切割型  太原JS蛇簧联轴器线切割型
