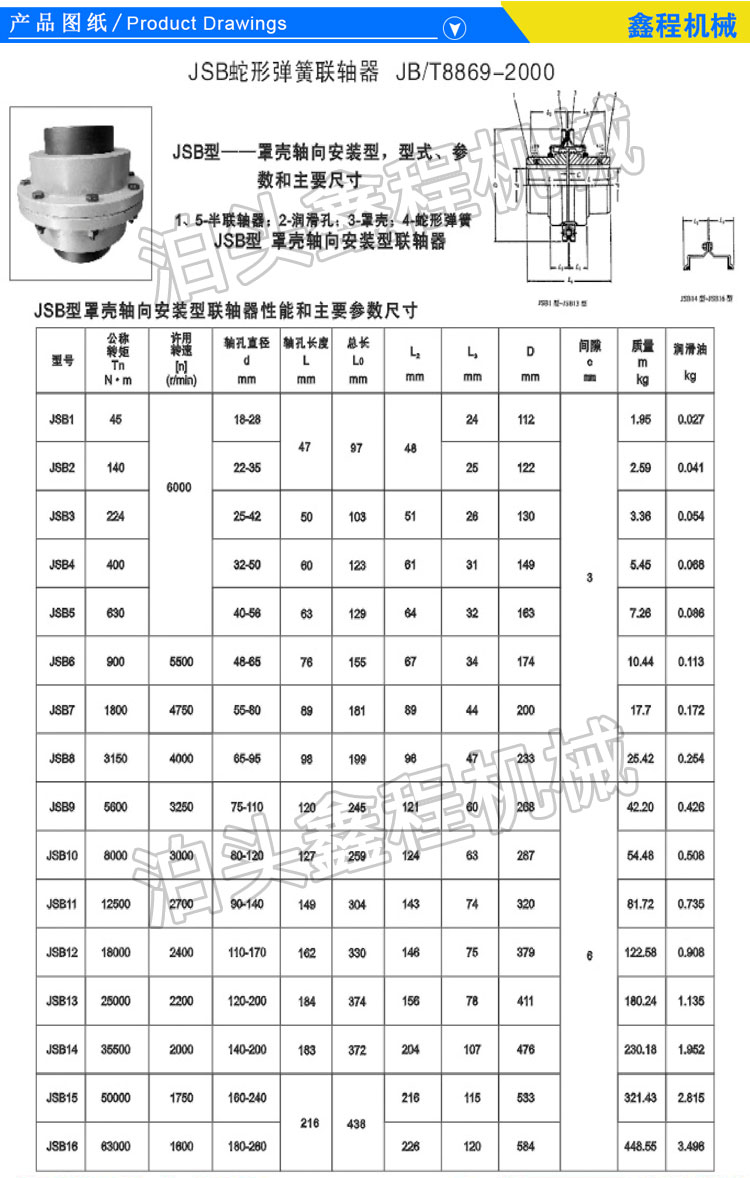

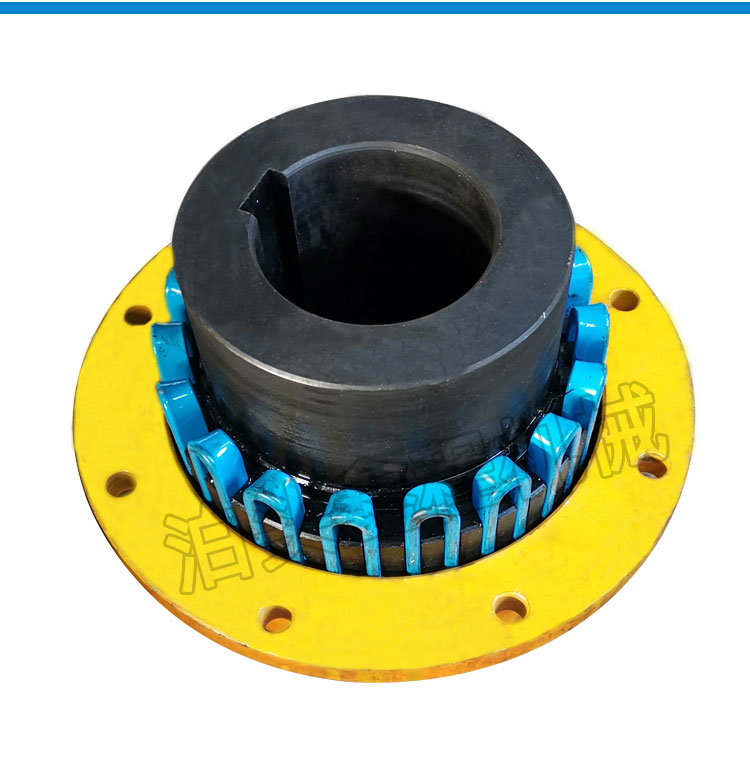

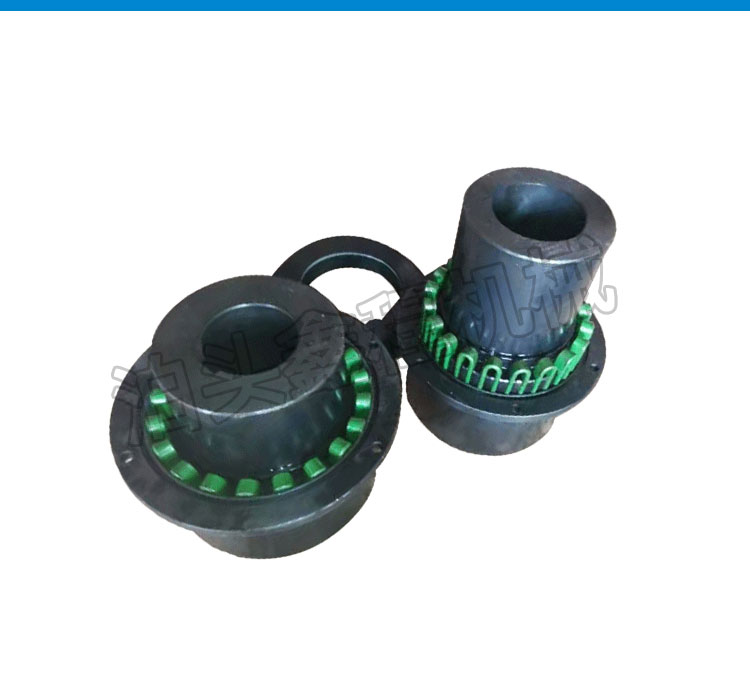

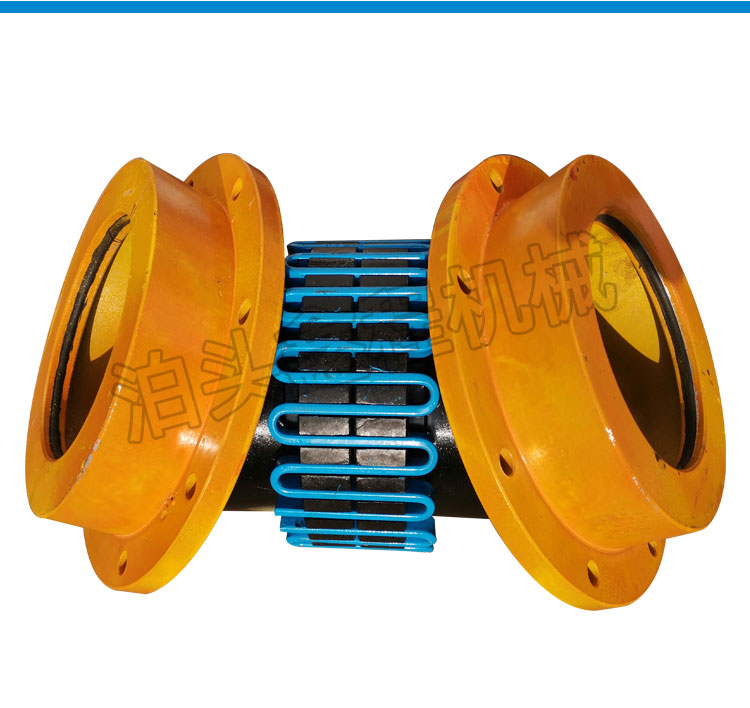

蛇形弹簧联轴器属于金属弹性元件挠性联轴器。它靠蛇形弹簧钢片嵌入两半联轴器的齿槽内来传递扭矩。这种联轴器的整体结构简单,其主要零件为两半联轴器、两半个罩壳及一组为一个的蛇形弹簧 片。

以蛇形弹簧 片轴向嵌入两半联轴的齿槽内来实现主动轴与从动轴的联接。运转时,是靠原动端齿面对簧 片的周向作用力带动从动端,从而来传递扭矩,这在很大的程度上避免了振动现象发生,且簧 片在传递扭矩时所产生的弹性变形,使机械系统能获得较好的减振效果,其平均减振率经测定可达以上。联轴器以金属结构的蛇形弹簧 片作弹性元件,其使用寿命比非金属结构的弹性元件联轴器如弹性套柱销、尼龙棒销等联轴器大为变长。两个半联轴器与簧 片两个半联轴器与簧片接触的齿面是弧形的。当传递扭矩变大时,弹簧片将沿齿弧面变形,使两个半联轴器作用在簧片上的力点靠近图,它的传动特性属变刚度的。因而它具有比一般弹性联轴器能承受大的的载荷变动量,尤其在机器起动时或强 力冲击载荷时,以簧片变形所产生的缓冲作用,在确定程度上能起过载保护作用。

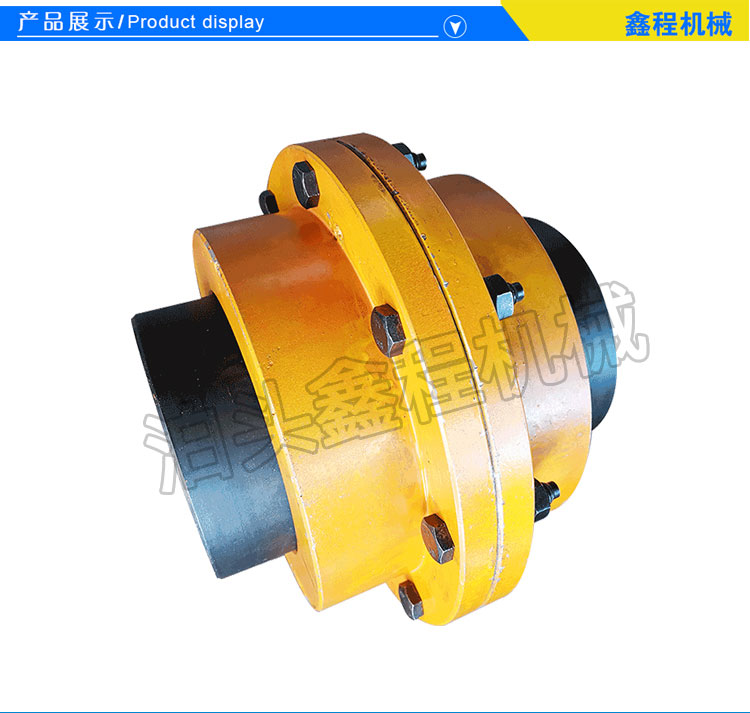

罩壳采用铝合金,以防护弹簧片在运转时甩出。壳体内注满黄油,起到润滑与降低噪声的作用,所以噪声很小


蛇簧联轴器是金属联轴器的一种,具有弹性元件强度好,承载能力大,弹性量大而稳定,受温度影响小。具有和良好的阻尼性能,适用于载荷变化大的大功率场合。

蛇簧联轴器由带状弹簧绕在两半联轴器的齿间构成,依靠不同的齿形可做成定刚度或变刚度的联轴器,后者适用于扭矩变化较大的两轴间的联接。靠蛇形弹簧片来传递扭矩。其减振有力的,使用寿命长,载荷变动量大;传动效率好,运行优良,噪声低,润滑好,结构简单,装拆方便,允许有较大的安装偏差。

产品特点

1.防冲击、减振、适应变化载荷能力好,能优良的保护设备

我司蛇簧联轴器的两齿面是由多个弧形面组成,可根据载荷的变化自动调节齿面的接触面积,从而可承受大的的载荷冲击与变化载荷,使起动或载荷不均匀时安然。且能通过弹簧的柔性传动来吸收大量的振动力,具有高达30%的扭转缓冲性能,能够效果优良保护驱动装置与被驱动装置。

2.速度适宜拆装、省时省力——当场更换

 针对联轴器安装拆卸困难,速度适宜拆装型蛇形弹簧联轴器,采用锥面结合,螺栓预紧,实现胀紧联接。可实现间隙安装,过盈使用,与传统过盈配合产品相比安(拆)装节省时间70%以上。

3.长的工作寿命

 蛇形弹簧采用了合金钢制成,具有,经过严格的热处理,使其达到高的刚柔性要求。弹簧表面经喷砂处理以压缩其表面分子结构,达到抗磨损与长寿命之效果。

4.结构简单、维护方便

 产品结构合理、零部件少、重量轻、体积小等,使安装与维护具有有优势和方便。正常使用时无特别性的维护周期,只要在安装时充足油脂量,长时间工作后适当补充油脂即可。

5.安装要求低,便于设备安装

蛇形弹簧联轴器的安装精度比一般联轴器要求低。弹簧可在半联轴器齿槽内自由摆动,使其允许两轴之间有确定的径向、角向与轴向偏差,并且在确定的范围内不会影响传递力矩的工作效果,不会产生噪音和影响使用寿命,优良的保护使用设备,且方便了现场工程设备的安装。

一般选型可用于大多数的电动机及汽轮机驱动的应用情况。

蛇形弹簧联轴器选型时应获取以下数据:

1、驱动装置功率(KW)或驱动装置额定输出扭矩(N.m);

2、工作转速(rpm)(电机转速、减速机减速比);

3、应用环境、场合;

4、轴孔连接形式,轴径及公差;

5、两轴间隙及其它安装空间限制;

6、其他特别应用要求。
