DJM联轴器

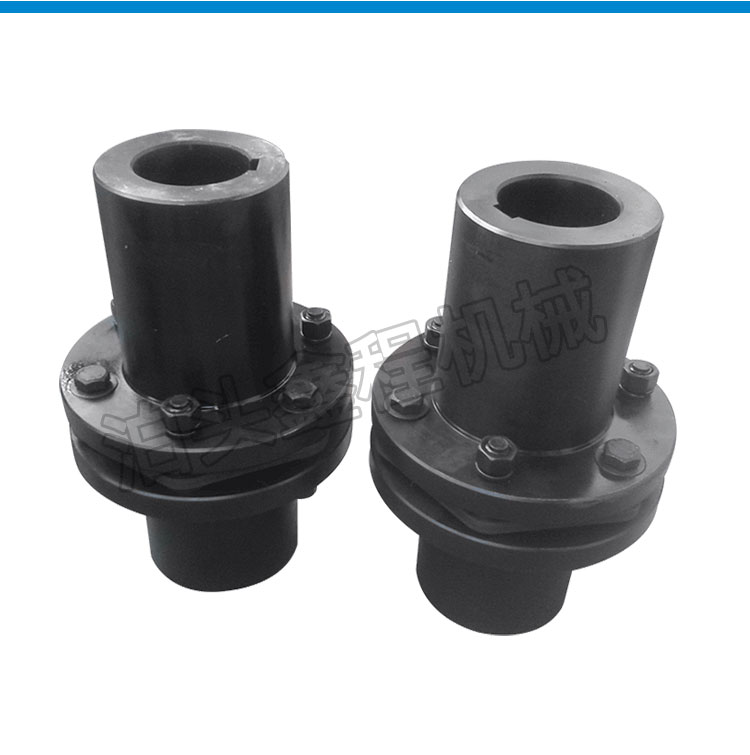

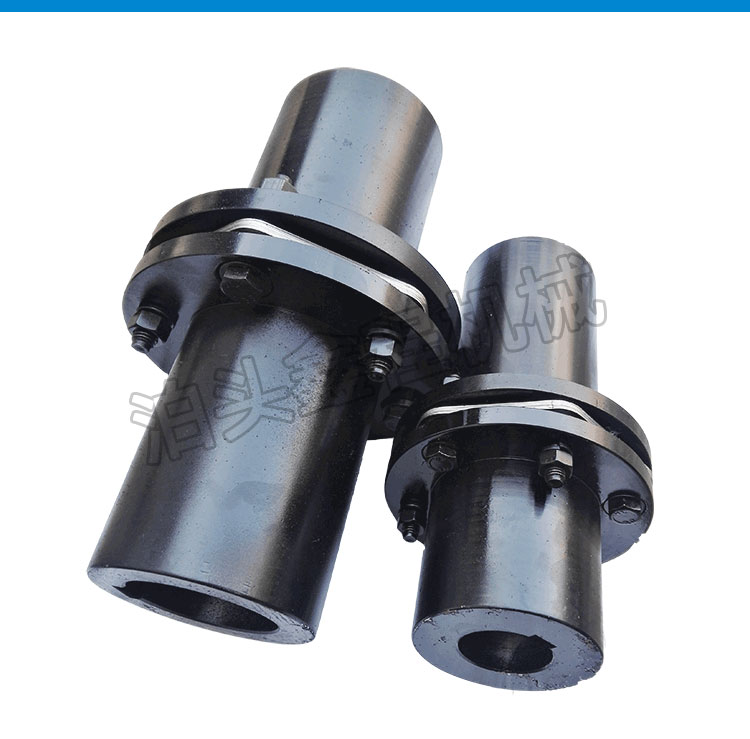

DJM膜片联轴器




    膜片联轴器是由几组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接,每组膜片由数片叠集而成,膜片分为连杆式和不同形状的整片式。 膜片联轴器承载能力大、质量轻、结构尺寸小,传动效率和传动精度好、装拆方便,且具有无相对滑动,不需润滑,使用寿命长、无噪声、耐酸、碱、等特点,可用于高温、低温和有油、有水和腐蚀介质的工况环境,广泛用于中、高速、大转矩轴系传动。以及各种机械装置载荷变化不大的轴系传动,通用性强。

 使用与保养

1、安装前,应清洗两轴端面,检查端面键槽口等配合情况;

2、膜片联轴器安装以后,正常运转一个班,检查所有螺钉,如发现松动,拧紧,这样反复几个班,不会松动;

3、为了防止膜片在高速运转发生的微动磨损,导致膜片螺栓孔出现微裂而损坏,可在膜片之间涂以二硫化钼等固体润滑剂或对膜片表面进行减磨涂层处理;

4、应避免长期超载使用和操作事故的发生;

5、在工作运转中,应经常检查膜片联轴器是否发生异常现象,如有异常现象发生及时维修;

6、在可能由于运转的膜片联轴器引起人身和设备事故的各个场地采取适当的防护措施。


联轴器连接螺栓断裂原因分析

联轴器的连接螺栓在停车维修拆卸时发现断裂。通螺栓根部存在结构不连续的退刀槽,导致螺栓应力集中产生初始裂纹,在长期服役后发生疲劳断裂。

(1)螺栓断裂的主要原因是螺栓在应力集中的退刀槽上萌生了初始裂纹,在载荷长时间的作用下发生疲劳破坏,较终导致螺栓发生了疲劳断裂失效。(2)合理设计螺栓结构,提高退刀槽等应力集中部位的加工粗糙度要求,减少应力集中,提高调节疲劳能力。(3)合理布置螺栓,使螺栓载荷均匀分布,避免载荷波动,防止螺栓疲劳破坏。2)结构方面:避免承力构件局部应力集中,引起承力处断裂。对连接螺柱根部进行圆滑过渡,尽量减小根部的应力集中系数;为提高连接螺柱根部承载能力,在满足结构整体尺寸要求的前提下,变大连接螺柱根部直径;从连接螺柱承力角度考虑,可在整体结构重 心处变加飞控部件与弹壳的连接约束,减小电子组合和电子舱骨架部分施加给连接螺柱的弯矩,从而减小连接螺柱根部所受的应力水平。
