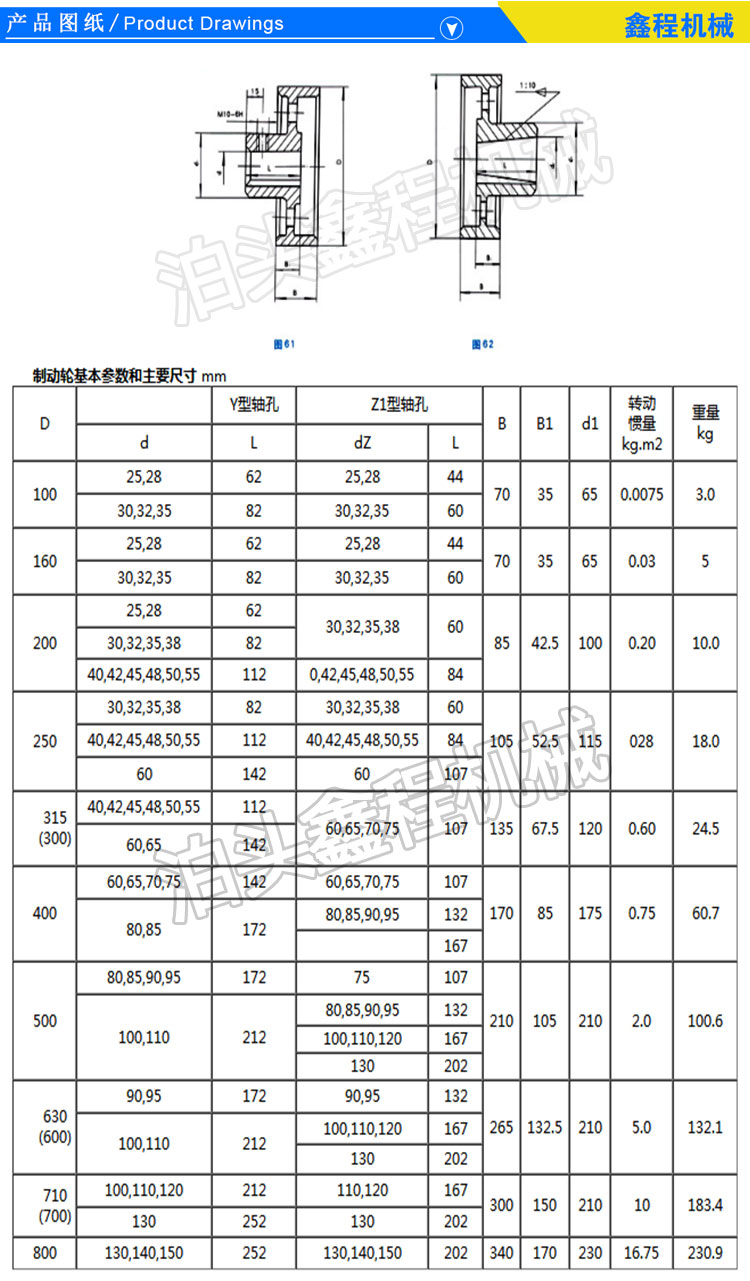

该标准适用于制动轮直径为100~800mm的瓦块式制动器。

技术要求

①轮缘表面淬火硬度35~45HRC,为2~3mm。

②材料 D≤200mm者为45锻钢

D≥250mm者为ZG340

③键槽型式、尺寸及公差按GB/T 3852&97《联轴器轴孔和联接型式及尺寸》的规定。

标记示例:

主要用途:应用于各种带制动轮类型的联轴器上,主要起到制动作用。

联轴器的许用速度介绍:联轴器的许用转速范围是根据联轴器不同材料允许的线速度和外缘尺寸,经过计算而确定。不同材料和品种、规格的联轴器许用转速的范围不相同,改变联轴器的材料可提高联轴器许用转速范围,材料为钢的许用转速大于材料为铸铁的许用转速。用于 n>5000r/min 工况条件的联轴器,应考虑联轴器外缘离心力和弹性元件变形等影响因素,并应作动平衡。高速时不应选用非金属弹性元件弹性联轴器,高速时形成弹性元件变形,宜选用的挠性联轴器,目前用于高速的联轴器不外乎膜片联轴器和鼓形齿式联轴器。
