膜片联轴器的作用是什么?

膜片联轴器利用薄的弹簧片(304不锈钢片),每组膜片由数片叠集而成,以螺栓或其他联接方式与两半联轴器联接,以实现两轴弹性联接。膜片联轴器连接不同机构中的两根轴(主动轴和从动轴)使之共同旋转并传递扭矩,使其达到缓冲、减振和提高轴系动态性能的作用。,靠膜片的弹性变形来补偿所联两轴的相对位移,是一种性能稳定的金属强元件挠性联轴器,不用润油,结构较紧凑,强度好,使用寿命长,无旋转间隙,不受温度和油污影响。优良优势:膜片联轴器结构简单,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造方便,可部分代替齿式联轴器。

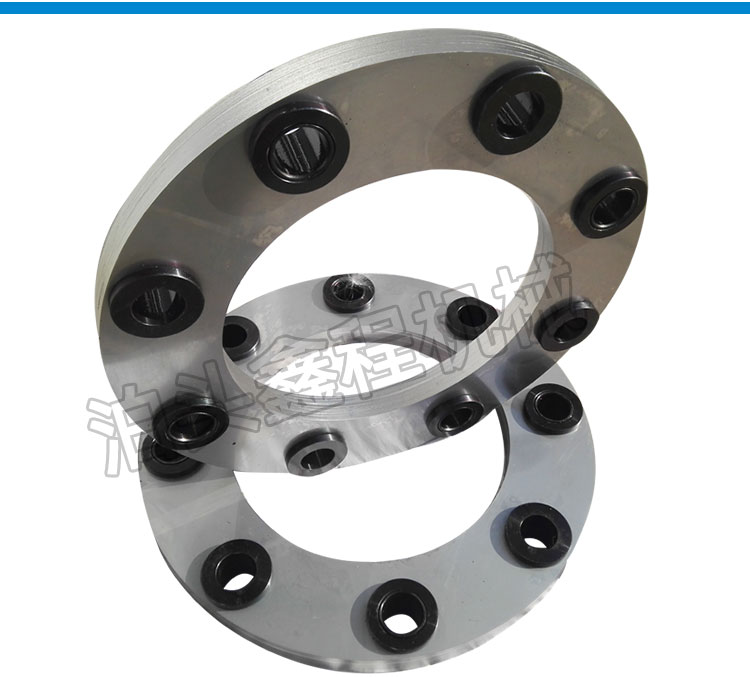

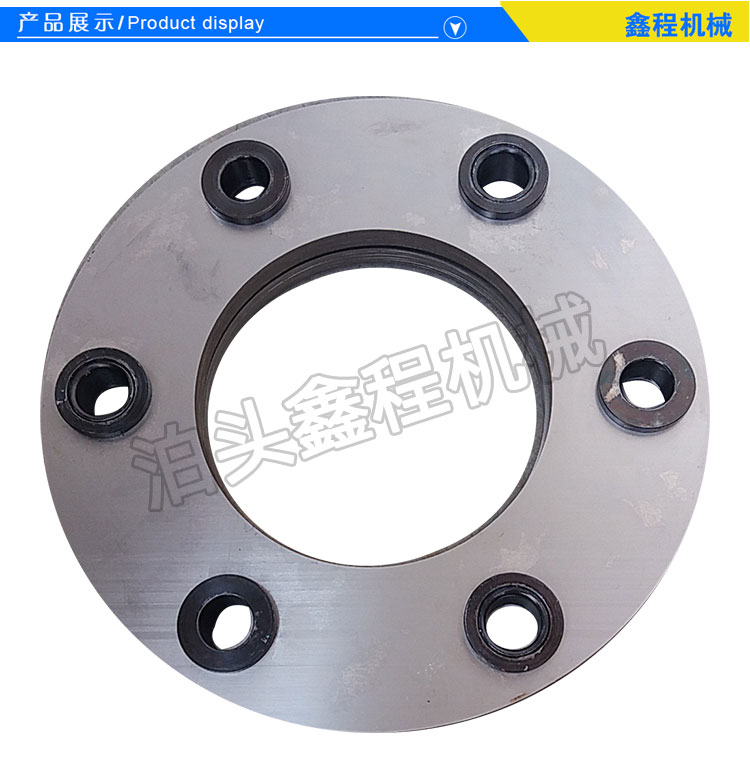

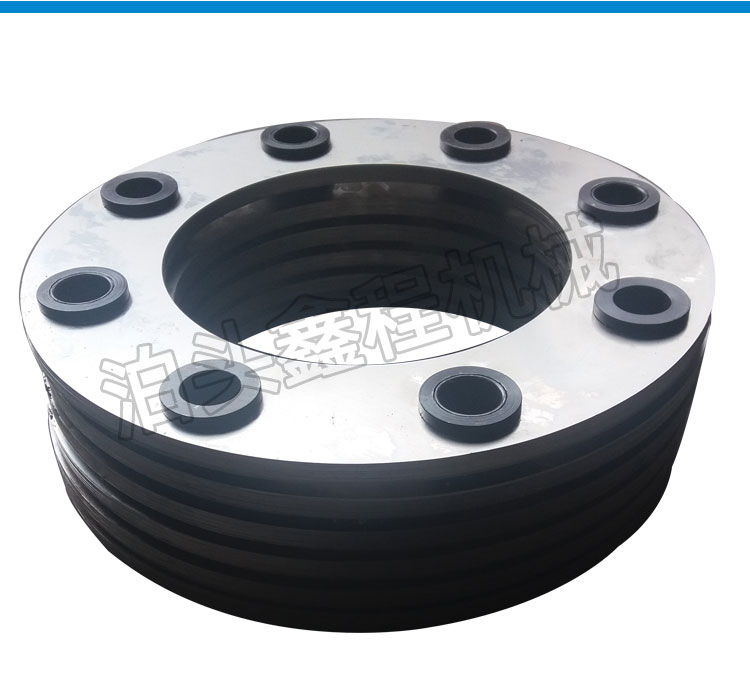

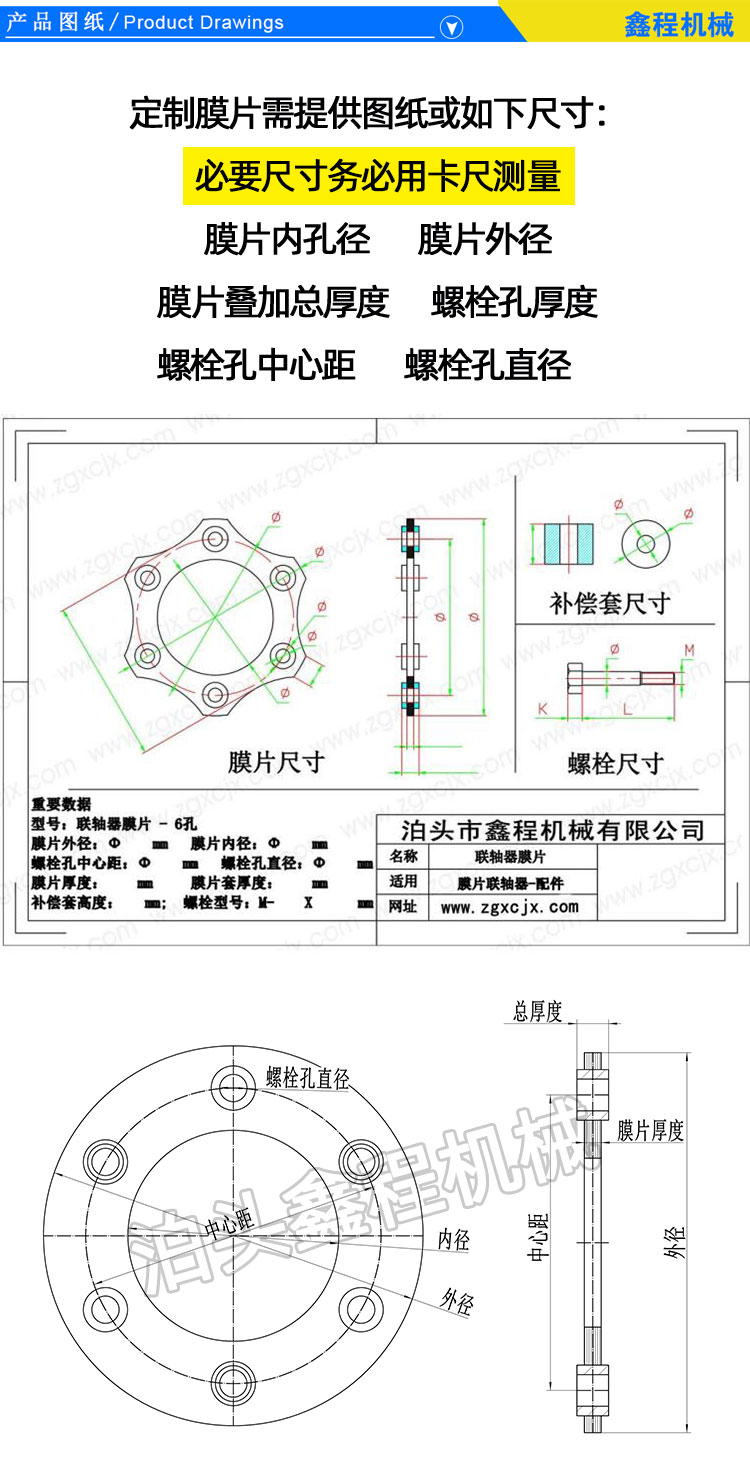

膜片圆形具体介绍其组成,膜片联轴器的膜片由多层0.3~0.5MM的不锈钢薄片冲压成四孔方形或六孔梅花形然后铆接在一起。几组膜片(不锈钢薄板)用螺栓(根据不同外径选用不同型号的螺栓)与两半联轴器紧密联接,每组膜片由数片叠集而成,膜片分为圆型或三角型等不同形状.联轴器膜片至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的,也有提供三个膜片的,中间有一个或两个刚性元件,两边再连在轴套上,便组成了各种膜片联轴器型号。

应用于航空、舰船、石油化工、机械制造等行业近些年来,膜片联轴器正以它巨大的应用优势在我国的机械、石油、化工、燃气、电力、钢铁、风机及泵等各行业深受迅猛的发展。它的应用足迹已从飞机、舰船、履带车辆扩展到民用的燃机电站、轧钢设备、发电厂各类功率传动设备间的挠性连接、各型风机、给水泵站、石油化工流程泵等。对提高设备性能、节能、减振起到了重要作用。

说白了膜片联轴器原理也比较简单,和普通联轴器一样都是连接工作机共同旋转以传递扭矩的机械零件,但是在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用,膜片联轴器就显得合适,高扭矩刚性、零回转间隙、弹性体补偿制造机械在传动过程中两轴所产生的径向、轴向、角向偏差、顺时针与逆时针回转特性相平等特点。


膜片联轴器与机组轴系的匹配 在设计上要考虑膜片联轴器的扭转刚度和转动惯量,不会使轴系产生扭转共振,即要避免系统扭转自振频率接近工作转速。其次通过计算悬挂弯矩(由联轴器自重产生的对转子轴承的弯矩)和附加弯矩(工作时联轴器由于传扭和不对中引起的对转子轴承的弯矩),确定合适的系统横向振动特性,使系统的横向自振频率避免工作转速。在改造设计时,可以使膜片联轴器的扭转刚度、转动惯量、重量重心等与原齿式联轴器相当,一般情况这是可以实现的。应重新作轴系计算。这样,由于齿式联轴器在工作时的附加力和附加弯矩往往是膜片联轴器十几倍,甚至几十倍,所以改造后的膜片联轴器不仅能满足机组动态特性要求,而且能优良机组的工作条件。此外,在设计膜片联轴器时还要使膜片联轴器自身的横向固有频率和轴向固有频率避开工作转速,对透平压缩机组来说这也是很容易实现的。

2 膜片联轴器要有足够的不对中补偿能力 流程动力设备,特别是透平压缩机组,由于热胀冷缩的原因,冷态到热态或由热态回到冷态时转子的位置会发生变化。此外,由于基础不均匀沉降,机组受载后变形等因素都会造成机组的不对中。这些不对中虽然可以通过找正时予调整来热态对中,但由于用估算法来确定机组补偿值往往是不准确的,据资料介绍,通常估算值与实际值有50%的误差是不奇怪的。而机组热对中又往往无法实现,所以要求联轴器应有较大的补偿能力。齿式联轴器由于受到齿面大相对滑移速度的限制,能承受的补偿能力较小;而膜片联轴器是干式联轴器,零件无相对滑动,且角向和轴向刚度很低,因此其角向和轴向补偿能力很大,且在大角向、轴向不对中情况下,其产生的附加轴向力和附加弯矩仅为联轴器的几分之一至几好之一。膜片联轴器的膜片可以被拉伸,也可以被压缩,两种状态下膜片的受力是一样的。如果嫌膜片联轴器的单向补偿能力不够,而且可以预知机组从冷态过渡到热态时轴的膨胀方向,那么可以采取预补偿措施,即在冷态安装时让膜片向相反方向预变形。(3)应考虑膜片联轴器在膜片意外失效时提供保护功由于有些透平压缩机组的超速保护动作较慢,一旦出现甩负荷的情况,机器就可能飞车报废。因此设计膜片联轴器时应有保护措施。


3正确安装(1)安装图纸上允许的轴对中的偏差,实际安装时应尽量减小偏差,这样联轴器长寿命工作。在对中时检查轴端距离是否符合制造厂的要求。测量时,应使转子主推力面贴在轴瓦上,电动机转子位于定子磁中心的位置(若现场调整有困难,可以先测出主推力面与轴瓦的间隙或电机转子偏离磁中心的值,在计算使根据实测情况进行修正),测量时应沿轮毅圆周每隔90度“测量一次,取4次的平均值。(2)正确的拧紧膜片组件上螺母对膜片联轴器的正常工作至关重要。膜片组件上螺母的拧紧力矩是厂家经过计算给出的,拧得过松会导致膜片受载后过早扭曲变形,甚效,拧得过紧会增加膜片所受的挤压应力缩短其使用寿命。

4定期检查  小的机组往往不设监测设备,而是靠人工定期或不定期的巡检,遇有异常噪音或感觉基础异常振动,应停机检查;大型透平压缩机组一般配有连续的振动监测系统,一旦振动有异常变化就应停机检查。检查的内容一般包括:膜片上的紧固件是否松动、膜片有无断裂或明显的塑性变形、地脚螺栓是否松动、机组的对中是否发生变化、轴承有无不均匀磨损、轴是否有弯曲变形等。 膜片联轴器作为一种干式金属弹性元件挠性联轴器,与传统齿式联轴器和非金属弹性元件联轴器相比,具有无需润滑,使用寿命长,具有大补偿能力,且附加力和附加弯矩很小等明显优势。历经20长时间的发展,目前国内主流供应商已经掌握了设计制造的相关技术,而且,国内企业在技术支持、售后服务和价格等方面具有诸多优势。因此,只要合理设计膜片联轴器的结构和各项参数,充分考虑轴系的动态匹配,国产膜片联轴器可以可以满足高速大功率应用需要。(2)离心机在工作时,样本试剂温度高于设定温度值主要是由于转子外表面与空气摩擦产生的热量通过转子传递至试剂而造成的,而不是液体试剂内部高速运动产生的; (3)目前常规的医用冷冻实验室离心机的控制温度传感器测量值高于腔体内实际温度值,在高转速下两者相差较大,控制温度传感器不仅感受到腔体内空气温度,而且也感受到腔体内底部壁面的温度; (4)通过对试验数据的处理,分析样本试剂的温度变化规律,找到样本试剂温度变化的原因,并提出了通过设定不同的腔体温度来简单控制样本试剂温度的方法。
