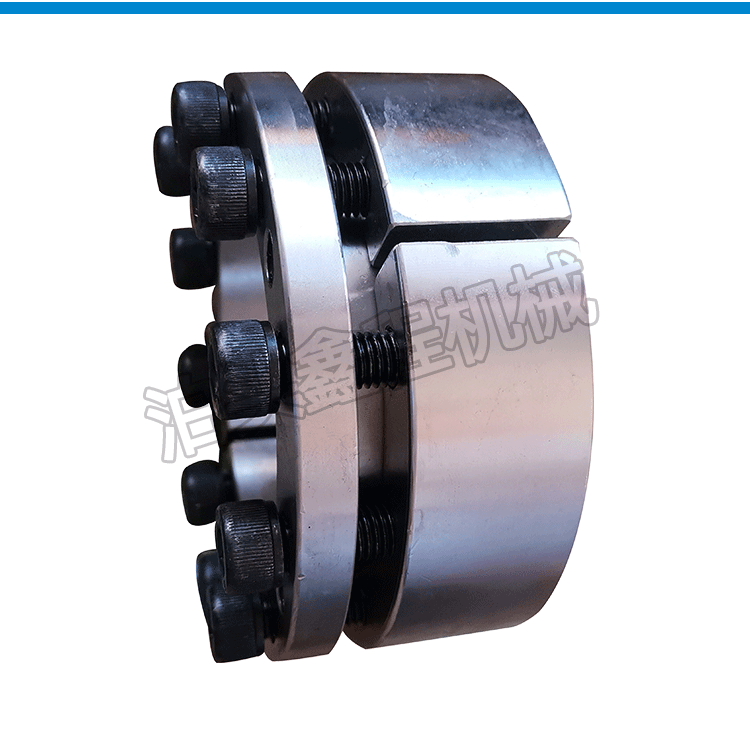

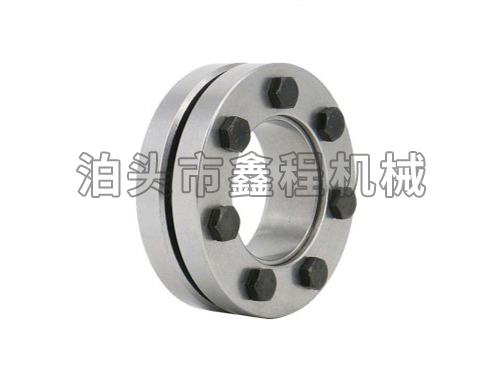

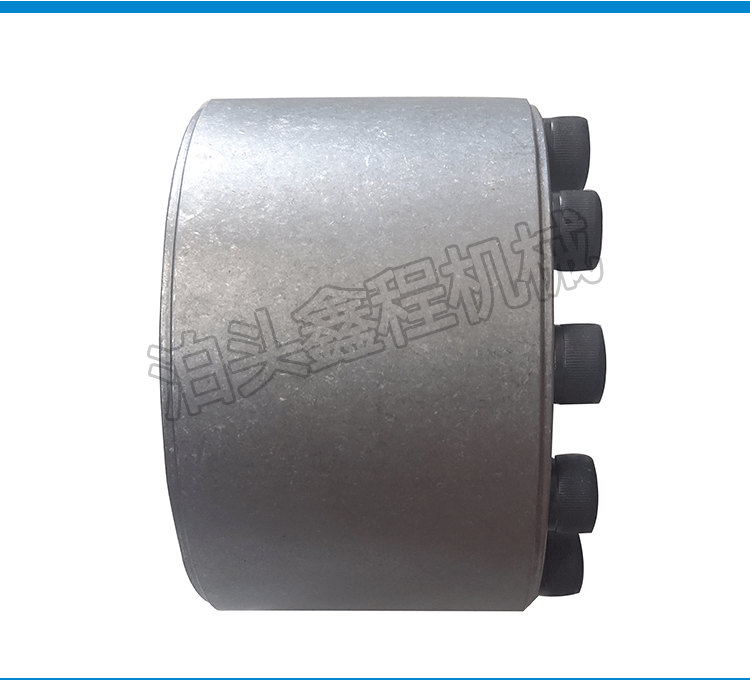

Z7型胀套是一种轴与轴套之间的无键联结装置,此装置可从外部对轴套施加夹紧力,使轴与轴套之间形成机械压缩配合,而传递扭矩,胀套本身不传递任何力矩及负荷。

当胀套固定到轴套(毂)的合适位置,按给定的力矩拧紧螺栓,锥形内圈向轴套施加径向力,这种强制摩擦联结可稳定地传递大扭矩和负载。

胀套夹紧时,各配合表面压力很大并全部密封,避免了配合面的锈蚀。拆卸时,拧松螺栓,配合面自动放松,轴套及锥形圈自动回复到原始尺寸。

此装置拆装简单,适用于中低速传递扭矩。

标记示例

内径d=140mm,外径D=230mm的Z7B型胀紧联结套:胀套Z7B-140×230 JB/T7934-1999

Z7型胀套分为三种系列

Z7A型—轻型系列双锥锁紧盘式

Z7B型—标准型系列双锥锁紧盘式,选择系列

Z7C型—重型系列双锥锁紧盘式
