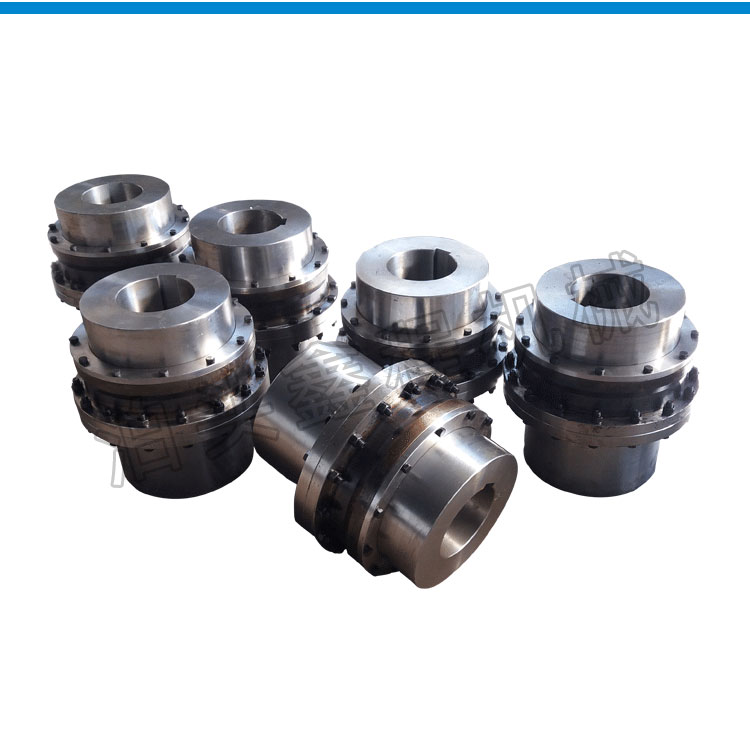

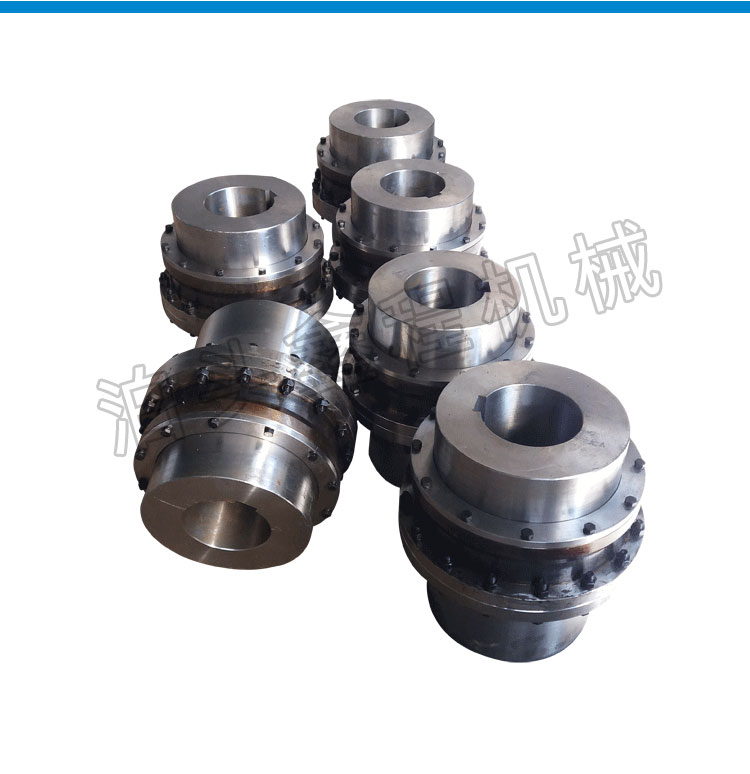

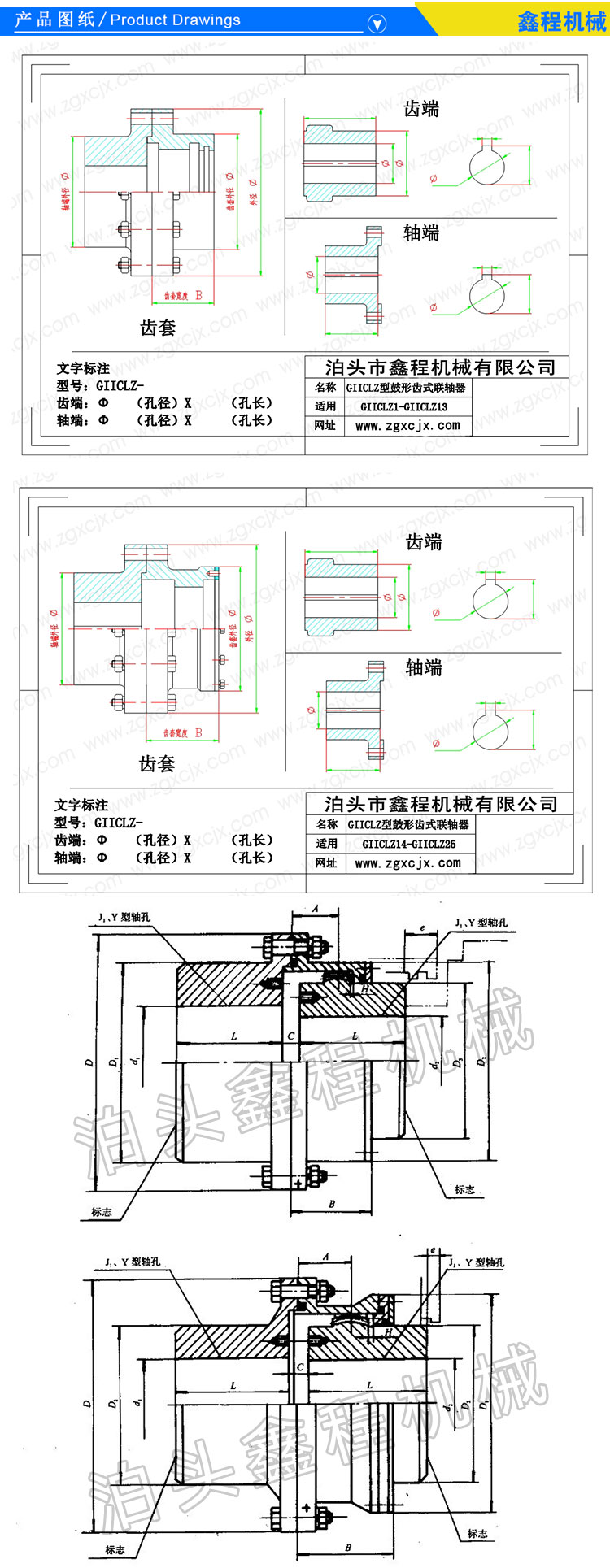

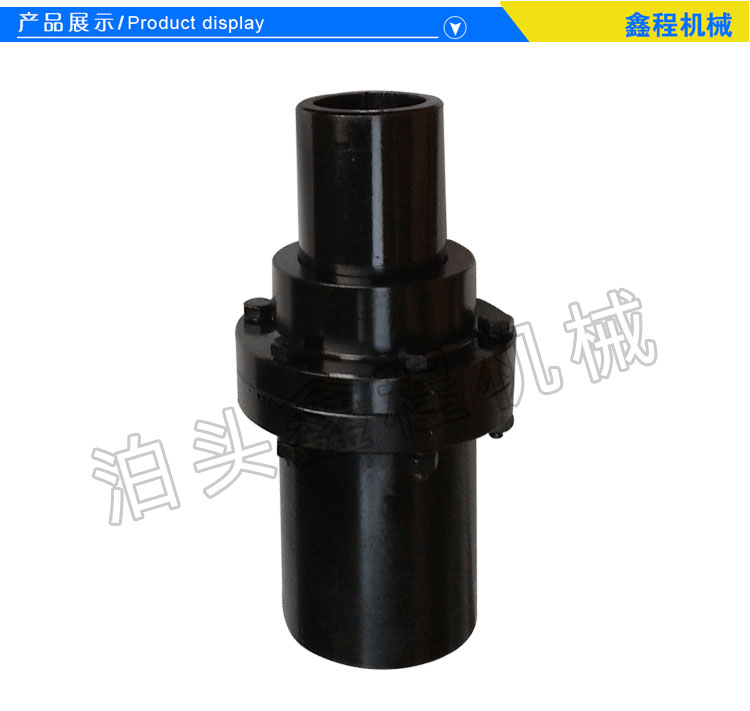

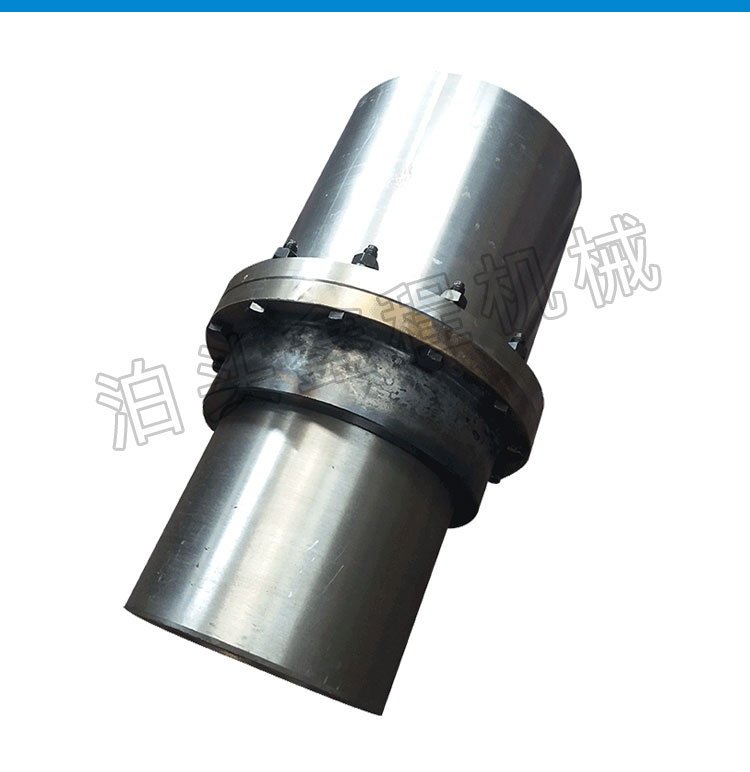

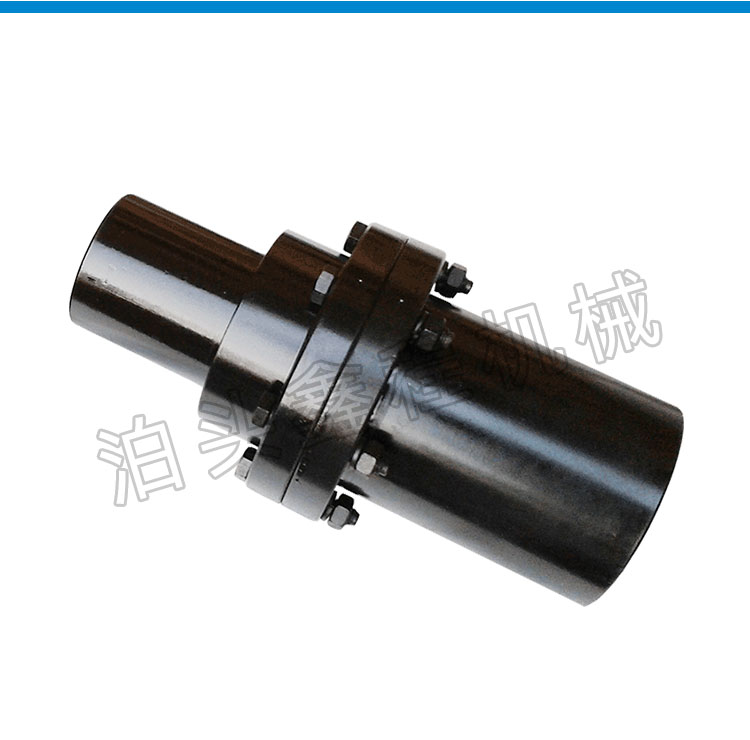

泊头市鑫程机械公司专注服务生产各种齿式联轴器,拥有大小型号不同模数数控插齿机,数控滚齿机十余台设备,有着十年的制齿经验,从1.5模到16模,联轴器内外齿外径可以达到1米,可以按要求按图纸或来样制齿。我公司有专注服务工程师可以设计齿式联轴器,寿命长,效率好。GⅡCLZ型鼓型齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上, 齿侧间隙较一般齿轮大,可允许较大的角位移(相对于直齿联轴器),可实际效果为主齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽 的接触状态。

在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,需在有良好和密封的状态下工 作。径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,精度适宜并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。

为了研究齿式联轴器的传动待性,以便设计、加工和优化这种传动装置,需要知道该传动件上传动齿轮的工作载荷。传动齿轮的工作载荷包括静载荷和动载荷两部分。在不考虑弹性变形的刚性情况下,可以认为,传动齿轮沿接触线上的法向载荷是均匀分布的,且传动齿轮各接触齿对所受载荷相等;在考虑弹性变形后,各接触齿对上的瞬时载荷的大小和分布要发生变化,其变化情况与各接触齿对在各瞬时的综合刚度系数有关。

齿式联轴器一对一螺栓是铰制孔螺栓联接,螺杆部分直径与其孔之间的基本尺寸一样,是过渡配合(不是间隙配合)。当被联接件间有相对滑动时,依靠螺栓本身的抗剪作用,防止其运动,因此只需要较小的预紧力。铰制孔螺栓无螺纹部分与孔壁的基本尺寸相同,属于配合;

良好的润滑是鼓形齿式联轴器有力的运行的需要保护,也是减缓磨损。在齿根弯曲强度和齿面接触强度足够的条件下应以有较大的重合度来确定齿宽,不应盲目增加齿宽,以免使结构尺寸不需要的增加。一般齿宽系数为8-14。小齿宽应由允许的齿根应力来确定,还要考虑由轴间倾角引起的着力点沿齿宽位移所需要的宽度。齿宽系数影响轮齿的齿根弯曲强度和齿面接触强度,齿宽系数越大,这两项强度越大,齿宽系数影响重合度,在齿宽系数小于确定值的范围时,其值的增大对重合度增加影响较大,而在大于这个确定值时,值的增大对重合度增加影响变小,对于圆弧鼓度曲线的鼓形齿式联轴器,齿宽还是确定鼓度圆半径也侧隙的参数,齿宽越大,鼓度圆半径越大,所需要的侧隙也越大。因此鼓形齿式联轴器需要以下亮点要求:轮齿集中载荷越小越好
