膜片联轴器的作用是什么?

膜片联轴器利用薄的弹簧片(304不锈钢片),每组膜片由数片叠集而成,以螺栓或其他联接方式与两半联轴器联接,以实现两轴弹性联接。膜片联轴器连接不同机构中的两根轴(主动轴和从动轴)使之共同旋转并传递扭矩,使其达到缓冲、减振和提高轴系动态性能的作用。,靠膜片的弹性变形来补偿所联两轴的相对位移,是一种高性能的金属强元件挠性联轴器,不用润油,结构较紧凑,强度好,使用寿命长,无旋转间隙,不受温度和油污影响,具有耐酸、耐碱性能稳定的特点;优良优势:膜片联轴器结构简单,没有相对滑动,不需要润滑、密封,无噪声,基本不用维修,制造方便,可部分代替齿式联轴器。

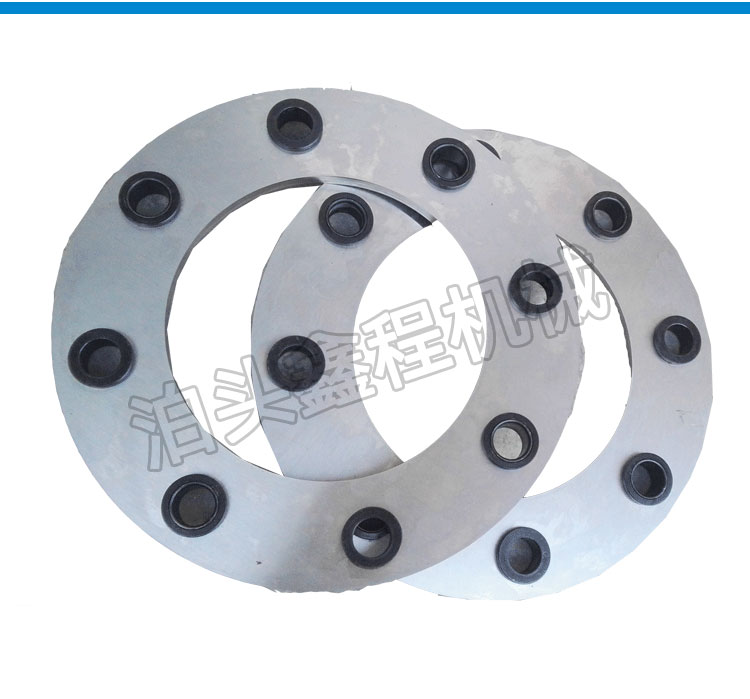

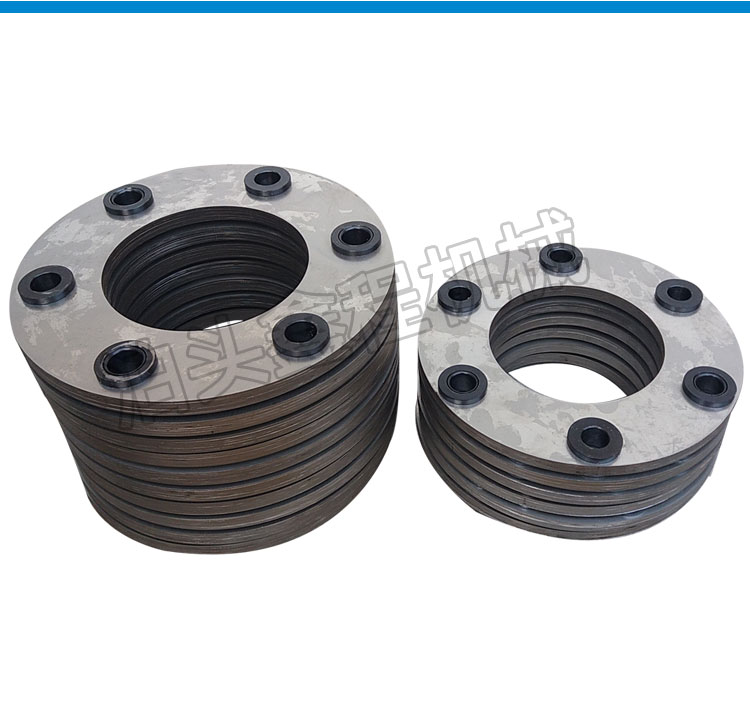

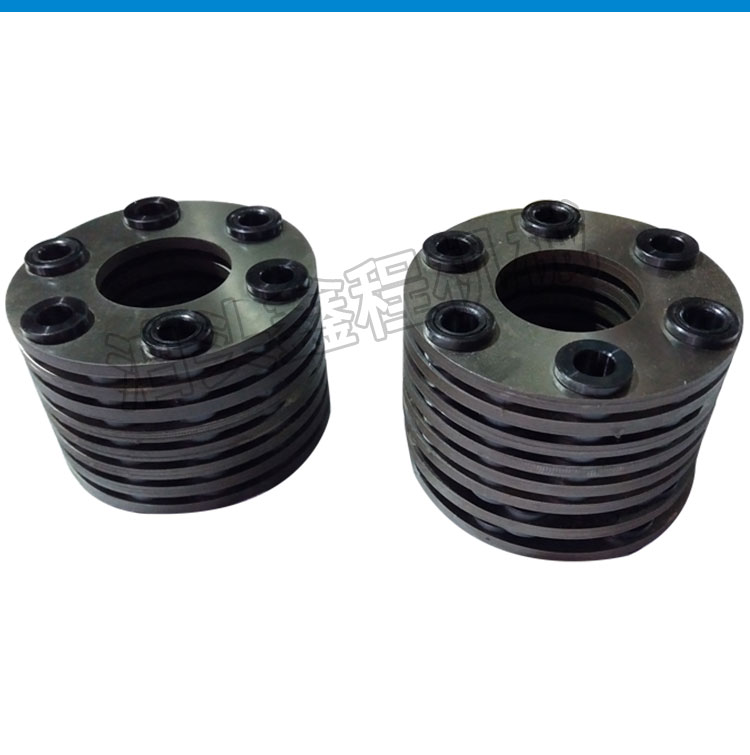

膜片圆形具体介绍其组成,膜片联轴器的膜片由多层0.3~0.5MM的不锈钢薄片冲压成四孔方形或六孔梅花形然后铆接在一起。几组膜片(不锈钢薄板)用螺栓(根据不同外径选用不同型号的螺栓)与两半联轴器紧密联接,每组膜片由数片叠集而成,膜片分为圆型或三角型等不同形状.联轴器膜片至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的,也有提供三个膜片的,中间有一个或两个刚性元件,两边再连在轴套上,便组成了各种膜片联轴器型号。

应用于航空、舰船、石油化工、机械制造等领域近些年来,膜片联轴器正以它巨大的应用优势在我国的机械、石油、化工、燃气、电力、钢铁、风机及泵等各行业深受迅猛的发展。它的应用足迹已从飞机、舰船、履带车辆扩展到民用的燃机电站、轧钢设备、发电厂各类功率传动设备间的挠性连接、各型风机、给水泵站、石油化工流程泵等。对提高设备性能、节能、减振起到了重要作用。

说白了膜片联轴器原理也比较简单,和普通联轴器一样都是连接工作机共同旋转以传递扭矩的机械零件,但是在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用,膜片联轴器就显得合适,高扭矩刚性、零回转间隙、弹性体补偿制造机械在传动过程中两轴所产生的径向、轴向、角向偏差、顺时针与逆时针回转特性相平等特点。
